С 2009 года Белмаст приступил к комплексной поставке РРЛ «под ключ». Совместно с РРЛ компания поставляет и монтирует АМС и контейнеры в различных компановках и вариантах поставки по выбору Заказчика, с разработкой индивидуального проекта. Изделия «Белмаст» используются на сетях связи многих операторов, в том числе и операторов ПАО «Газпром»

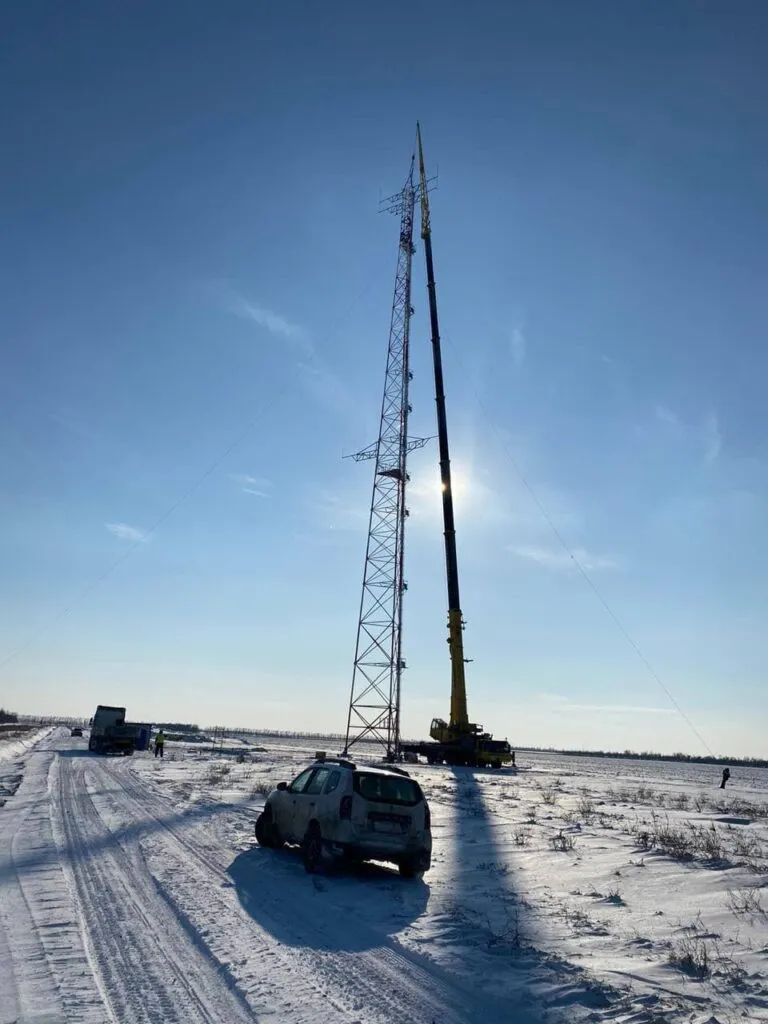

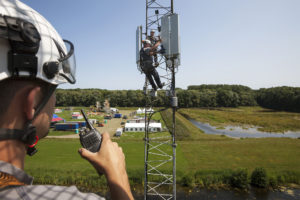

Антенно-мачтовые сооружения

  • Поставка «под ключ» антенно-мачтовых ссооружений любых назначений и высот, различной сейсмо- и ветроустойчивости
  • Сопровождение и разработка проектов
  • Проектирование, расчет и изготовление по требованиям заказчика
  • Собственная служба погрузки и логостики

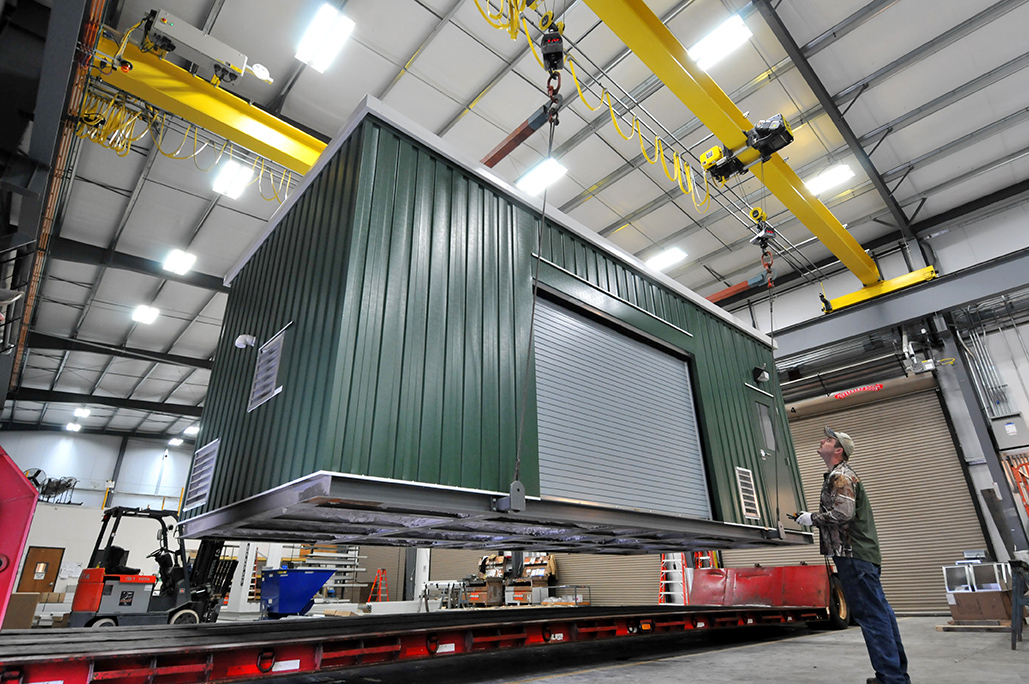

Блок-контейнеры (блок-боксы)

Модульные телекоммуникационные контейнеры типа «Север» используются для монтажа различного телекоммуникационного оборудования и автономной эксплуатации в различных климатических зонах. Температурный диапазон эксплуатации блок-контейнеров от -50С до +40С. Блок-боксы оборудуются автоматизированными системами кондиционирования, вентиляции, пожаротушения, обогрева, охранной и пожарной сигнализации, а так же рабочим и аварийным освещением, кабельными лотками (каналами), технологическими проемами, закладными деталями для крепления оборудования. Конструкция телекоммуникационного контейнера предусматривает обеспечение повышенной прочности и взломоустойчивости, а так же соблюдение пожарных норм. Возможна разработка, проектирование блок-контейнеров, а так же их изготовление по техническому заданию заказчика.

Башни серии MT с высотами от 10.0 до 50.0 метров

Данная серия башен (МТ) разработана, исходя из критериев оптимальной стоимости конструкций, технологичности при производстве, унификации и легкости при монтаже и дальнейшем техническом обслуживании. Помимо этого, малый размер основания башни позволяет устанавливать ее на небольших участках.

Шифры проектов: МT10-T1, МT20-T2, МT30-T3, МT40-T4, МT50-T5.

  • Размещение антенн базовых станций мобильной связи
  • Размещение антенн радиорелейных систем связи
  • Размещение телевизионных и радиоантенн
  • Размещение различных осветительных приборов
  • Размещение видеокамер наружного наблюдения
  • Размещение навигационных, радарных и прочих систем
  • Несущие конструкции башни
  • Лестница для подъема
  • Конструкции крепления питающих фидеров (фидерные пути)
  • Площадка для отдыха при подъеме на башню
  • Комплект крепежных материалов
  • Сборочная документация
  • Кронштейны для установки антенн и прочего технологического оборудования
  • Дополнительные площадки для отдыха и обслуживания оборудования
  • Система безопасности на лестницу для подъема (заспинное ограждение, профиль безопасности с кареткой или трос 8 мм)
  • Фидерный мостик от башни до контейнера или технологического помещения
  • Анкерные детали
  • Система светового ограждения
  • Система молниезащиты
  • Система защиты от несанкционированного доступа и т.д.
  •

Защита от коррозии металлоконструкций башен данной серии возможна по следующим схемам:

    • окраска конструкций;
    • горячая оцинковка (HDG);
    • горячая оцинковка (HDG) и окраска.

Диапазон высот – от 10.0 до 50.0 метров

Максимальная площадь полезной ветровой нагрузки – до 12.0 м2

Максимальный вес полезной нагрузки – до 800.0 кг

Максимальное ветровое давление – до III ветрового района, по СНиП 2.01.07-85*

  • МТ10-T1 — 1500 мм;
  • МT20-T2 — 2000 мм;
  • МT30-T3 — 2500 мм;
  • МT40-T4 — 3000 мм;
  • МT50-T5 — 3500 мм.

Башни состоят из унифицированных сборных секций. Высота каждой секции составляет 10.0 метров. Верхняя секция треугольная в плане со стороной равностороннего треугольника, равного 1.5 метра. Остальные секции — усечённая пирамида треугольного сечения, с уклоном поясов в 2.10. Пояса секций изготовлены из круглых труб с увеличением сечения профиля от верхней секции к нижней. Решётка секций изготовлена из профилей квадратного сечения. Тип соединения секций– фланцевые соединения на болтах. Крепление раскосов решетки к поясам секций – болтовое. Внутри башни находится лестница для подъема. Лестница крепится к элементам решетки башни при помощи специальных кронштейнов. Так же, параллельно лестнице, внутри ствола башни располагаются кабель-росты для крепления антенных фидеров и кабелей электропитания.

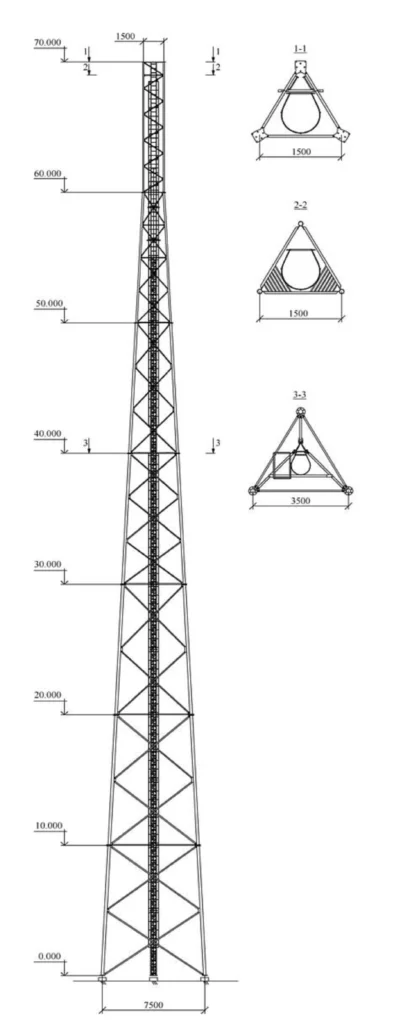

Башни серии ST с высотами от 50.0 до 90.0 метров

Данная серия башен (ST) рекомендуется к использованию в случаях, когда необходимо При разработке серии учитывалось требование по увеличению полезных ветровых площадей без ухудшения требуемых прочностных характеристик башен. Основные элементы и узлы спроектированы, исходя из критериев унификации, легкости при монтаже и последующем техническом обслуживании.

Шифры проектов: ST50-T5, ST60-T6, ST70-T7, ST80-T8, ST90-T9

  • Размещение антенн базовых станций мобильной связи
  • Размещение антенн радиорелейных систем связи
  • Размещение телевизионных и радиоантенн
  • Размещение навигационных, радарных и прочих систем
  • Несущие конструкции башни
  • Лестница для подъема
  • Конструкции крепления питающих фидеров (фидерные пути)
  • Площадки для отдыха при подъеме на башню (от 1-й до 3-х)
  • Комплект крепежных материалов
  • Сборочная документация
  • Кронштейны для установки антенн и прочего технологического оборудования
  • Дополнительные площадки для отдыха и обслуживания оборудования
  • Система безопасности на лестницу для подъема (заспинное ограждение, профиль безопасности с кареткой или трос 8 мм)
  • Фидерный мостик от башни до контейнера или технологического помещения
  • Анкерные детали
  • Система светового ограждения
  • Система молниезащиты (молниеприемник с проводником и элементами крепления)
  • Система защиты от несанкционированного доступа и т.д.

Защита от коррозии металлоконструкций башен данной серии возможна по следующим схемам:

  • окраска конструкций;
  • горячая оцинковка (HDG);
  • горячая оцинковка (HDG) и окраска.

Диапазон высот — от 50.0 до 90.0 метров

Максимальная площадь полезной ветровой нагрузки — до 16.0 м2

Максимальный вес полезной нагрузки — до 1100.0 кг

Максимальное ветровое давление — до IV ветрового района, по СНиП 2.01.07-85*

  • ST50-T5 — 5500 мм;
  • ST60-T6 — 6500 мм;
  • ST70-T7 — 7500 мм;
  • ST80-T5 — 8500 мм;
  • ST90-T5 — 9500 мм.

Башни состоят из унифицированных сборных секций. Высота каждой секции составляет 10.0 метров. Верхняя секция треугольная в плане со стороной равностороннего треугольника, равного 1.5 метра. Остальные секции — усечённая пирамида треугольного сечения, с уклоном поясов в 2.90. Пояса секций изготовлены из круглых труб с увеличением сечения профиля от верхней секции к нижней. Решётка секций изготовлена из профилей квадратного сечения. Тип соединения секций — фланцевые соединения на болтах. Крепление раскосов решетки к поясам секций — болтовое. Внутри башни находится решетчатый ствол трехгранного сечения со стороной грани 400 мм. К стволу при помощи специальных кронштейнов крепится лестница для подъема и элементы крепления антенных фидеров и кабелей электропитания (две независимые трассы). Башни данной серии комплектуются площадками для отдыха.

Мачты серии SM с высотами от 24.0 до 120.0 метров

Данная серия мачт (SM) используется многими GSM провайдерами в качестве базовой конструкции для размещения GSM оборудования на сайтах, где нет ограничений по занимаемой площади. Данные мачты просты в установке и дальнейшем техническом обслуживании. Ввиду малого количества болтовых соединений существенно снижаются эксплуатационные затраты, вызванные необходимостью периодического контроля силы натяжения болтов. Мачты данной серии являются оптимальным решением, включающим выгодное соотношение высоты, несущей способности, стоимости конструкции и бюджета на ее установку.

Шифры проектов: SM24-W4; SM30-W5; SM36-W6; SM42-W7; SM48-W8; SM54-W9; SM60-W10; SM66-W11; SM72-W12; SM78-W13; SM84-W14; SM90-W15; SM96-W16; SM102-W17; SM108-W18; SM114-W19; SM120-W20.

  • Размещение базовых станций мобильной связи
  • Размещение антенн радиорелейных систем связи
  • Размещение телевизионных и радиоантенн
  • Размещение навигационных и радарных cистем связи
  • Несущие конструкции мачты
  • Детали крепления оттяжек
  • Трос c металлическим сердечником на оттяжки
  • Комплект крепежных материалов
  • Cборочная документация
  • Кронштейны для установки антенн и прочего технологического оборудования
  • Система безопасности на лестницу для подъема людей (профиль безопасности или трос 8 мм)
  • Анкерные детали
  • Система молниезащиты
  • Система светового ограждения
  • Фидерный мостик для перехода от кабель-ростов до контейнера или технологического помещения

Защита от коррозии металлоконструкций башен данной серии возможна по следующим схемам:

  • окраска конструкций;
  • горячая оцинковка (HDG);
  • горячая оцинковка (HDG) и окраска.

Диапазон высот — от 24.0 до 120.0 метров

Максимальная площадь полезной ветровой нагрузки — до 14.0 м2

Максимальный вес полезной нагрузки — до 800 кг

Максимальное ветровое давление — до IV ветрового района, по СНиП 2.01.07-85*

Мачты состоят из унифицированных сварных секций. Высота каждой секции составляет 6.0 метров. Все секции имеют постоянное сечение, треугольные в плане, со стороной равностороннего треугольника, равного 1.2 метра. Пояса секций изготовлены из круглой стали. Решётка секций также изготовлена из круглой стали. Тип соединения секций — фланцевые соединения на болтах. Тип крепления раскосов решетки к поясам секций — сварной. Внутри ствола мачты находится лестница для подъема. Лестница крепится к элементам решетки мачты и устанавливается на заводе. Так же, параллельно лестнице, внутри ствола мачты располагаются кабель-росты для крепления антенных фидеров и кабелей электропитания. Мачты данной серии могут быть доукомплектованы треугольниками жесткости и дополнительными ярусами оттяжек в зависимости от высоты, количества и типа устанавливаемого оборудования.

Башни серии ST с высотами от 50.0 до 90.0 метров

Данная серия мачт (SMJ) ориентирована на применение в тех случаях, когда необходимо установить небольшое количество радиопередающего оборудования на высотах в диапазоне от 10.0 до 40.0 метров при оптимальной стоимости конструкции и небольшом бюджете на ее установку.
При разработке учитывались следующие критерии-технологичность при производстве, унификация элементов, легкость при монтаже и дальнейшем техническом обслуживании, компактная транспортировка и складирование. Данные мачты удобно применять при установке оборудования на крышах зданий, водонапорных башнях и прочих строительных конструкциях.

Шифры проектов: SMJ10-W2 ……… SMJ40-W8.

  • Размещение базовых станций мобильной связи
  • Размещение антенн радиорелейных систем связи
  • Размещение телевизионных и радиоантенн
  • Размещение систем видеонаблюдения прочего оборудования
  • Несущие конструкции мачты
  • Детали крепления оттяжек
  • Трос с металлическим сердечником на оттяжки
  • Комплект крепежных материалов
  • Сборочная документация
  • Кронштейны для установки антенн и прочего технологического оборудования.
  • Система безопасности на лестницу для подъема людей (профиль безопасности c кареткой или трос 8 мм)
  • Анкерные детали
  • Система светового ограждения
  • Система молниезащиты
  • Треугольник жесткости (при установке релейных антенн и высоте H>20.0 метров)
  • Фидерный мостик для перехода от кабель-ростов до контейнера технологического помещения
  • Узел шарнирного опирания

Защита от коррозии металлоконструкций мачт данной серии возможна по следующим схемам:

  • окраска конструкций;
  • горячая оцинковка (HDG);
  • горячая оцинковка (HDG) и окраска.

Диапазон высот – от 10.0 до 40.0 метров

Максимальная площадь полезной ветровой нагрузки – до 6.0 м2

Максимальный вес полезной нагрузки – до 350.0 кг

Максимальное ветровое давление – до IV ветрового района, по СНиП 2.01.07-85*

Мачты состоят из унифицированных сварных секций. Высота каждой секции составляет 5.0 метров. Все секции имеют постоянное сечение, треугольные в плане, со стороной равностороннего треугольника, равного 0.4 метра. Пояса секций изготовлены из круглой стали. Решётка секций также изготовлена из круглой стали. Тип соединения секций – фланцевые соединения на болтах. Тип крепления раскосов решетки к поясам секций – сварной. По грани ствола мачты расположены элементы крепления антенных фидеров и кабелей электропитания. Мачты данной серии могут быть доукомплектованы узлом шарнирного опирания, треугольниками жесткости и дополнительными ярусами оттяжек.

Оформить заявку на АМС или блок-контейнер

Запросить коммерческое предложение или разместить оборудование в производство.

Просто позвоните нам по телефону
+7 (4812) 229-339
или напишите на почту
[email protected]

Описание базового модульного контейнера МКА(Аппаратная с тамбуром)

Модульный контейнер-аппаратная (далее – МКА) предназначен для размещения оборудования связи, оборудования радиорелейных станций и оборудования КИПиА.

МКА выполнен в соответствии с техническими требованиями ГОСТ Р 23377-84*, ГОСТ Р 13822-82*, ГОСТ Р 10032-80*. Оборудование МКА, комплектующие и материалы имеют соответствующие сертификаты.

1. Технические характеристики МКА:

Климатическое исполнение — “УХЛ”, категории размещения 1, по ГОСТ 15150-69.

Внешние несущие конструкции выполнены по III степени огнестойкости.

Контейнерный модуль относится по взрывопожарной и пожарной опасности к категории “Г” согласно Нормам пожарной безопасности НПБ 105-03, Помещения контейнерного модуля относятся к классу зоны “П-II” по ПУЭ.

Энергопотребление собственных нужд МКА не более 7 кВт.

Габаритные размеры:

  • длина – 9,0 м.,
  • ширина – 2,7 м.,
  • высота – 3,0 м.

МКА разделен утепленной перегородкой на два отсека аппаратный и тамбур.

Полезные размеры:

— аппаратный отсек:

  • длина – 7,0 м.,
  • ширина – 2,3 м.,
  • высота – 2,5 м.

— тамбур:

  • длина – 1,5 м.,
  • ширина – 2,3 м.,
  • высота – 2,5 м.

2. Описание конструктива МКА:

Основа конструкции контейнера – сварной металлический каркас. Обшивка контейнера выполнена из стального профилированного листа толщиной 1,5 мм марки стали — ст.0,8. Антикоррозийная защита металлоконструкций МКА выполняется грунтовкой. Внешняя поверхность обработана огнезащитным составом «Крауз Р», обеспечивающим III степень огнестойкости. Цветовое решение МКА –синий (RAL 5005). Обшивка стен и потолка МКА со стороны утепления конструкций дополнительно усилены стальной решеткой с ячейкой 150х150 мм из прутка диаметром 10 мм. Конструктив контейнера предусматривает верхнюю строповку.

Модульные контейнеры могут устанавливаться на фундаменты различных типов. В базовом варианте контейнер имеет транспортные крепления в нижних углах, к которым контейнер с помощью анкерных болтов может крепиться к фундаменту. В зависимости от типа и габаритов фундамента контейнер может комплектоваться иными элементами крепления к фундаменту, лестницами к входным дверям и т.п.

Утепление МКА выполняется минеральной ватой типа «Isover», толщиной не менее 100мм, а в случае климатического исполнения ХЛ1– не менее 150 мм. Внутренняя отделка выполняется из профильного стального листа с полимерным покрытием, тип профиля С-10. Несущая поверхность полового покрытия выполняется из цементно-стружечной плиты. Силовая рама основания и толщина полового покрытия обеспечивают удельную нагрузку не менее 1000 кг/м2. Чистовая поверхность пола выполняется антистатическим линолеумом.

Заземление линолеумного покрытия пола выполнено непрерывной медной лентой, проложенной под ним на расстоянии 100 мм от периметра помещения. Для выравнивания потенциалов, указанное заземление соединяется при помощи болтовых соединений с шиной заземления не менее, чем двумя выводами медной полосы. По периметру стен помещения аппаратной выполняется стальная шина заземления сечением 40х4 мм, на которой выполнены болтовые соединения для заземления корпусов установленного оборудования. Шина заземления выводится наружу в точке входа силовых кабелей на главную шину заземления. Корпус контейнера МКА имеет две точки (болты или бонки) подключения наружного контура заземления.

На торцевой стене тамбура предусмотрен дверной блок. Дверной блок неотжимной конструкции состоит из распашной утеплённой металлической двери с противосъёмным устройством и ригельным замком. Размер дверного проема в свету составляет не менее 900х1900 мм. (Ширина х Высота). Дверь укомплектовывается пневматическим доводчиком. В наружных ограждающих конструкциях МКА предусмотрены отверстия и фидерные вводы для подключения оборудования жизнеобеспечения МКА, а также оборудования связи, в количестве и размерами, определяемыми ТЗ Заказчика.

Контейнер оборудован стальным кабель-ростом на высоте 2300 мм для организации внутренней кабельной проводки. Стены и пол МКА оборудованы закладными элементами для крепления технологического оборудования Заказчика. В аппаратном отсеке для проведения регламентных и ремонтных работ предусмотрено рабочее место оператора (откидной стол, стул, полка для документов).

3. Система электропитания

Электропитания контейнера (питание нужд собственного жизнеобеспечения) производится через щит местного распределения (ЩСН). Щит предназначен для ввода электрической энергии с глухозаземленной нейтралью напряжением 380В, частотой 50Гц. Количество вводных фидеров и алгоритм переключения питания потребителей от них определяется категорией электроприемников. Необходимость установки счетчиков электроэнергии определяется в соответствии с ТУ на подключение энергоснабжающей организации
ЩСН предназначен для распределения энергоснабжения по потребителям, защиты потребителей от грозовых разрядов, защиты линий при перегрузках и коротких замыканиях.

Электропитаюшие сети потребителей прокладываются в пластиковых кабель-каналах с установкой соответствующих розеток и выключателей в местах, указанных на плане расположение оборудования.

4. Система освещения

В отсеках контейнера предусмотрено рабочее и аварийное освещение. Расположение светильников определяется планом расположения оборудования в контейнере для обеспечения максимальной освещенности мест обслуживания.

Предусмотренное в отсеках аварийное освещение включается автоматически при пропадании напряжения в электропитающих сетях. В этом случае, светильники работают за счет собственных аккумуляторных батарей.

Снаружи над входной дверью предусмотрен светильник уличного освещения с ручным включением. Возможно совмещение ручного включения наружного освещения с алгоритмом включения по заданному значению освещенности.

5. Система микроклимата

Предлагаемый вариант системы поддержания микроклимата выполнен на базе двух прецизионных кондиционеров Liebert Hiross HILINE SLIM PKS4, с резервированием по схеме 1+1 и настенных электрических конвекторов.

Кондиционеры воздуха вертикального типа, предназначены для монтажа на внутренней стене, номинальной холодопроизводительностью от 3.5 до 4.5 кВт. Система кондиционирования обеспечивает фильтрацию воздуха, вентиляцию в помещении, охлаждение, нагревание, естественное охлаждение свежим наружным воздухом, поддержание уровня влажности в помещении. Питание оборудования осуществляется по двум фидерам: рабочему (380/220В АС) и резервному — питание от аварийного источника (48В DC), поддерживая микроклимат в помещении и работу оборудования в режиме естественного охлаждения. Система отопления выполнена на базе настенных электроконвекторов марки Timberk в количестве 3 штук.

Оборудование системы микроклимата автоматически отключается при сигнале “Пожар”,получаемого от прибора ППКОП системы пожарной сигнализации.

Электроконвекторы и кондиционеры расположены согласно плану расположения оборудования в контейнере.

6. Система АУПТ.

Система автоматической установки пожаротушения соответствует требованиям норм пожарной безопасности и нормативных документов, содержащих требования пожарной безопасности федерального, местного и отраслевого уровней, действующие на момент разработки системы.

В контейнере предусмотрено:

  • установка автоматического газового пожаротушения (СО2);
  • резервный модуль газового тушения,
  • два углекислотных огнетушителя ОУ-3.

При пожаре в любом из помещений контейнерного модуля и срабатывании двух и более пожарных извещателей происходит выпуск огнетушащего вещества из модуля, находящегося в защищаемом помещении. Так же предусмотрен дистанционный пуск установки от кнопки ручного пуска, расположенного у входа в защищаемое помещение. После возникновения импульсов автоматического и дистанционного пуска включаются светозвуковые оповещатели «Газ уходи» в защищаемом помещении и светозвуковые оповещатели «Газ не входить», установленные у входа в помещение. В составе установки электроуправления использованы следующие приборы и оборудование:

  • — пульт контроля и управления охранно-пожарный «С2000-М»;
  • — прибор приемно-контрольный охранно-пожарный «С2000-4»;
  • — блок сигнально-пусковой «С2000-СП1»
  • — прибор приемно-контрольный и управления автоматическими средствами пожаротушения и оповещателями «С2000-АСПТ»
  • — светозвуковые оповещатели «Газ уходи», световые оповещатели «Газ не входи» и «Автоматика отключена»

Для обнаружения пожара помещения оборудуются комбинированными пожарными извещателями типа ИП212/101-2-А1R, обеспечивающими обнаружение возгорания по двум признакам: задымленность и повышение температуры. В качестве устройств ручного запуска установки пожаротушения предусматриваются ручные пожарные извещатели типа ИОПР 513/101-1. В качестве устройств отключения автоматики при открывании дверей предусматриваются магнитноконтактные извещатели типа SC517. В качестве устройств восстановления автоматики установки предусматриваются

считыватели ключей Touch Memory «Считыватель-2».

Электропитание приборов предусмотрено от сети 220В, 50 Гц. При отказе основного питания осуществляется автоматический переход на резервное питание от встроенных аккумуляторных батарей.

При выбранных параметрах трубопроводов и выпускных насадок, время подачи расчетного количества СО2 не превышает 60 секунд, что соответствует требованиям СП 5.13130.2009 для модульных установок газового пожаротушения с применением двуокиси углерода.

7. Система охранной сигнализации

МКА оборудован системой охранной сигнализации:

  • предусмотрена блокировка объема помещений на «проникновение»;
  • предусмотрена блокировка входной двери на «открытие», для оповещения о проникновении на наружной стене МКА установлен комбинированный оповещатель;
  • у входной двери МКА для снятия/взятия объекта с охраны/на охрану предусмотрен считыватель Touch Memory «Считыватель-2».
