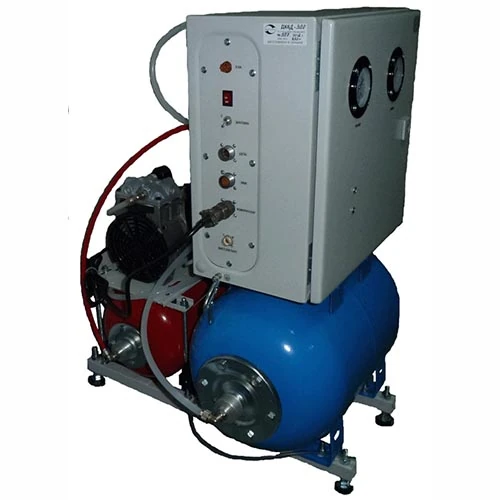

ДВ6Д

Дегидраторы волноводные серии ДВ6Д предназначены  для автоматического поддержания избыточного давления сухого воздуха в антенно-волноводных трактах радиорелейных систем передач.

Дегидраторы ДВ6Д поставляются предприятием в двух исполнениях:

• электромеханическом (диапазон поддерживаемых давлений от 10 до 100 кПа);
• электронном (диапазон поддерживаемых давлений от 1 до 100 кПа).

Функциональные возможности

• визуальный контроль величины давления, расхода и влажности подаваемого в кабели воздуха;
• контроль давления в ресивере;
• наличие счетчика суммарной наработки компрессора;
• наличие системы самодиагностики;
• автоматическое отключение компрессора по таймеру при расходе воздуха, превышающем максимальный на 20%;
• защита компрессоров от перегрузки;
• защита волноводов от попадания влаги (с прибором ИВВ-2);
• компактность и простота подключения;
• не требуют специального фундамента;
• не требуют ежедневного обслуживания.

Дистанционные сигналы:

• наличие/отсутствие напряжения питания;
• понижение давления на выходе ниже номинального значения;
• перегрузка/отказ компрессора;
• повышение влажности воздуха, подаваемого в волноводы с возможностью прекращения его подачи (с ИВВ-2).

В электронных моделях обеспечена возможность получения с высокой точностью в цифровом виде нужной информации на ЖКИ-дисплее на передней панели:

• о давлении на выходе из дегидратора;
• о давлении в ресивере;
• о влажности воздуха подаваемого к кабели;
• о суммарном расходе воздуха потребляемом волноводами (в %);
• о необходимости проведения технического обслуживания (ТО);
• о времени наработки компрессора (в часах);

Все электронные модели ДВ6Д оснащаются новым цифровым табло на котором отбражается: время наработки компрессоров,  потребляемый расход, давление в ресиверах, давление на выходе дегидратора, влажность воздуха (встроенный ИВВ), необходимость очередного ТО (тех обслуживания).

Время наработки указывается в часах, в зависимости от количества наработаных компрессором часов высвечивается (Х) необходимость очередного технического обслуживания (описано в руководстве по эксплуатации). Потребляемый расход указывается в % , т.е. это величина общего расхода потребляемого всеми подключенными  волноводами (фидерами) от максимального расхода дегидратора. Величина влажности воздуха на индикаторе отображается в виде прямоугольников под надписью «ВЛАЖНОСТЬ». Один или два прямоугольника допустимая влажность (нормальная работа), три прямоугольника — автоматически активизируется режим «досушка», четыре прямоугольника — подача воздуха прекращается, дегидратор переходит в режим «подготовка» (режим интенсивной осушки) после чего автоматически возобновит  подачу воздуха при достижении достаточной влажности. Осушка воздуха в дегидраторах серии ДВ6Д осуществляется методом короткоцикловой адсорбции с автоматической безнагревной регенерацией адсорбента.

Для продления ресурса компрессоров рекомендуем своевременно проводить регламент (чистка воздушных фильтров, замена поршневых колец и т.п.), а также снижать потребление воздуха путем устранения повреждений, при возможности.

Технические характеристики ДВ6Д

Параметр	ДВ6Д-300	ДВ6Д-900
Производитель	Телеком-Пневматик	Телеком-Пневматик
Модель	ДВ6Д-300	ДВ6Д-900
Максимальная производит-сть Qmax	360 л/час	900 л/час
Количество волноводов *	1 — 6	2 — 8
Давление, в волноводе при расходе 50% Qmax	от 1 до 100 кПа	от 1 до 100 кПа
Влажность воздуха на выход (температура точки росы)	0,1 г/м3 минус 40 оС	0,1 г/м3 минус 40 оС
Электрическое питание	220 В, 50Гц	220 В, 50Гц
Расход электроэнергии: — при Qmax, кВтч/сутки — при 0,5Qmax, кВтч/сутки	2,72 1,51	4,55 2,80
Емкость ресиверов	48 л	96 л
Потребляемая мощность, не более	350 ВА	600 ВА
Габаритные размеры, мм: — блок осушки — компрессорный блок — блок емкостей (ресиверов)	590х500х660 540х390х540  —	590х540х680 570х440х500 580х670х530
Масса общая, не более	35 кг	52 кг

* Количество волноводов указано условно и будет зависеть от диаметра и длины (т.е. объема) подключаемого волновода. Также немаловажную роль играет состояние (герметичность) самого волновода.

Рекомендуем тщательно просчитывать суммарный объем подключаемых волноводов или фидеров, учитывая состояние волноводов (герметичность) и в зависимости от этих условий выбирать ту или иную модель дегидратора. Правильный выбор позволит значительно продлить время жизни выбранной модели.

Все модели дегидраторов рекомендуется дооснащать распределителями волноводными РВ для распределения сухого воздуха по обслуживаемым волноводам и текущего контроля, при подключении двух и более волноводов к одному дегидратору. А также при необходимости соединительными трубками (для соединения с волноводами используется трубка 10/8).

---

Названия Andrew, Commscope, RFS, Телеком-Пневматик и другие являются товарными знаками их владельцев. Информация размещена исключительно в ознакомительных целях. Belmast не является официальным представителем указанных брендов.

Что такое кабельный осушитель и для чего он используется?

Кабельный дегидратор — это устройство, предназначенное для удаления влаги из коммуникационных и силовых кабелей. Он используется для предотвращения пробоя изоляции, коротких замыканий и коррозии, продлевая срок службы кабеля и обеспечивая надежную работу систем связи и передачи электроэнергии.

Как работает волноводный осушитель?

Волноводный осушитель работает путем нагнетания осушенного воздуха или азота в волноводную систему. Это создает избыточное давление, которое предотвращает проникновение влаги из внешнего воздуха внутрь, защищая внутренние компоненты от конденсации и коррозии, что сохраняет качество сигнала.

Почему необходимо осушение кабелей и волноводов?

Осушение необходимо для предотвращения конденсации влаги внутри кабелей и волноводов. Влага приводит к увеличению затухания сигнала, ухудшению технических характеристик и может вызвать выход оборудования из строя. Осушение является ключевой частью профилактического обслуживания.
