Диспетчерская связь

4ZZA. Модуль аналоговых интерфейсов (4-х проводных)

Name: 4ZZA. Модуль аналоговых интерфейсов (4-х проводных)
Brand: Белмаст Связь
SKU: 4ZZA
Availability: InStock

Бренд: Белмаст Связь● В наличии на складе

Цена по запросуСтоимость зависит от комплектации и объёма — пришлём КП в течение рабочего дня.

Тип модулямодуль аналоговых интерфейсов (4-проводной)

Назначениедвунаправленная передача между двумя централями (сигнализация постоянным напряжением Za/Zb)

Индикациясветодиодная по состояниям передачи/приёма/блокировки

Позвонить

Проектирование, изготовление по ТУ, монтаж и гарантийное обслуживание. Доставка по РФ и СНГ.

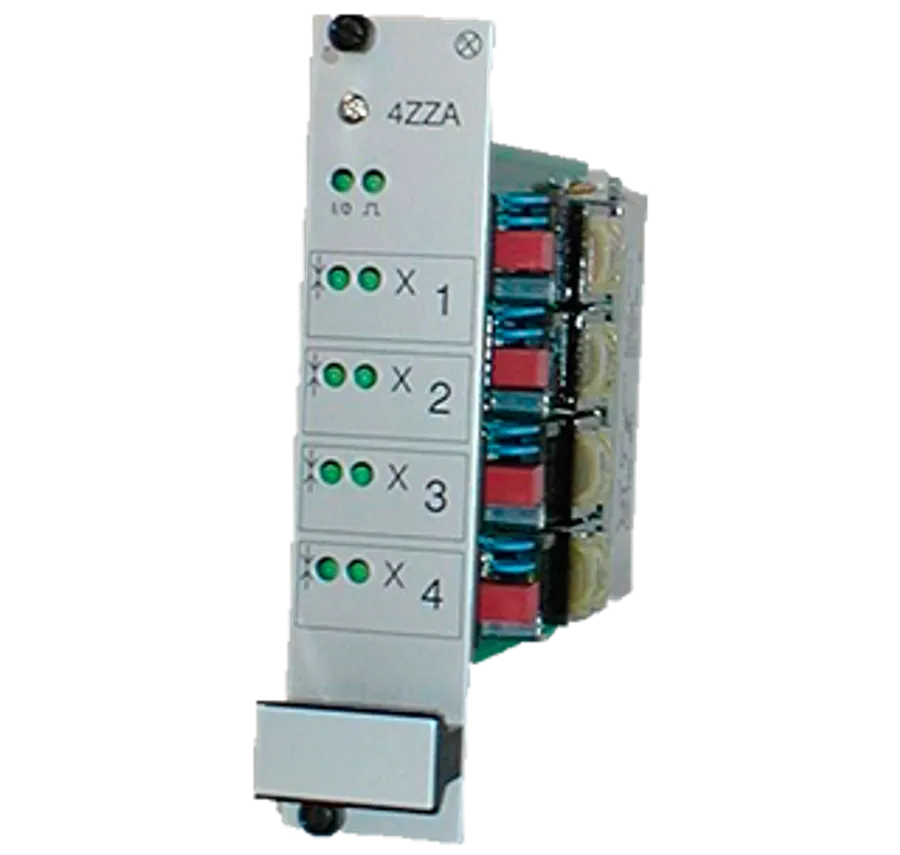

Модуль 4ZZA выполнен в формате стандартной евро-платы высотой 3НЕ (100мм). Он имеет переднюю панель с индикацией рабочего режима через светодиоды и задний 48-контактный разъем для связи с материнской платой системы. Модуль может быть вставлен в любую позицию корзины, начиная с 3-й.

Модуль 4ZZA служит для двунаправленной передачи звукового сигнала между двумя централями посредством аналоговой сигнализации постоянным напряжением. Дифференциальные сигналы передачи сигнала называются Za и Zb. Za/Zb = +/- потенциал соединения активен Za/Zb = +/- потенциал соединения активен на передачу (светодиод мигает) Za/Zb = +/- потенциал соединения активен на прием (светодиод светится) Za/Zb = -/+ потенциал соединения блокирован Za/Zb = -/+ потенциал соединения блокирован Za/Zb = ZZпотенциал соединения передатчика занят (светодиод X мигает) Za/Zb = ZZпотенциал соединения приемника занят (светодиод X светится)

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Тип модуля	модуль аналоговых интерфейсов (4-проводной)
Назначение	двунаправленная передача между двумя централями (сигнализация постоянным напряжением Za/Zb)
Индикация	светодиодная по состояниям передачи/приёма/блокировки

▤Технический паспорт (PDF) — 4ZZA. Модуль аналоговых интерфейсов (4-х проводных)Предоставляется с изделием
▤Сертификат соответствия (PDF) — 4ZZA. Модуль аналоговых интерфейсов (4-х проводных)По запросу

Опросный лист по этой позиции — по запросу: пришлём по e-mail после обращения. (Загружается в CMS в поле «Документы».)

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
