Дегидратор АДВКМ-2

Дегидратор предназначен для получения из атмосферного воздуха осушенного воздуха с точкой росы ниже – 40ºС (менее 0,117 г/м3) и последующей подачи осушенного воздуха в антенно-волноводные тракты с целью воспрепятствования попадания влаги внутрь оболочки, а также исключения конденсации водяных паров в ней. Дегидратор допускается к эксплуатации в составе радиотехнических систем для содержания антенно-волноводных трактов под избыточным давлением осушенного воздуха с целью воспрепятствования попадания влаги внутрь волноводного тракта, а также исключения конденсации водяных паров в нем. Дегидратор представляет собой полностью автоматизированную установку, предназначенную для осушения воздуха, засасываемого из атмосферы, и подачи его под давлением в линию потребления. Диапазон регулирования давления осушенного воздуха составляет от 0 до 1 кгс/см2. По запросу возможно изготовление дегидратора с диапазоном давления от 0 до 0,05 кгс/см2, а также на повышенное давление до 3 кгс/см2.

Конструктивно дегидратор выполнен в виде металлического шкафа, который может монтироваться в 19-дюймовую стойку или устанавливаться на горизонтальную поверхность. Шкаф опирается на 4 резиновых опоры, предотвращающих перемещение установки по опорной поверхности и снижающих шум и вибрацию от работы компрессора.

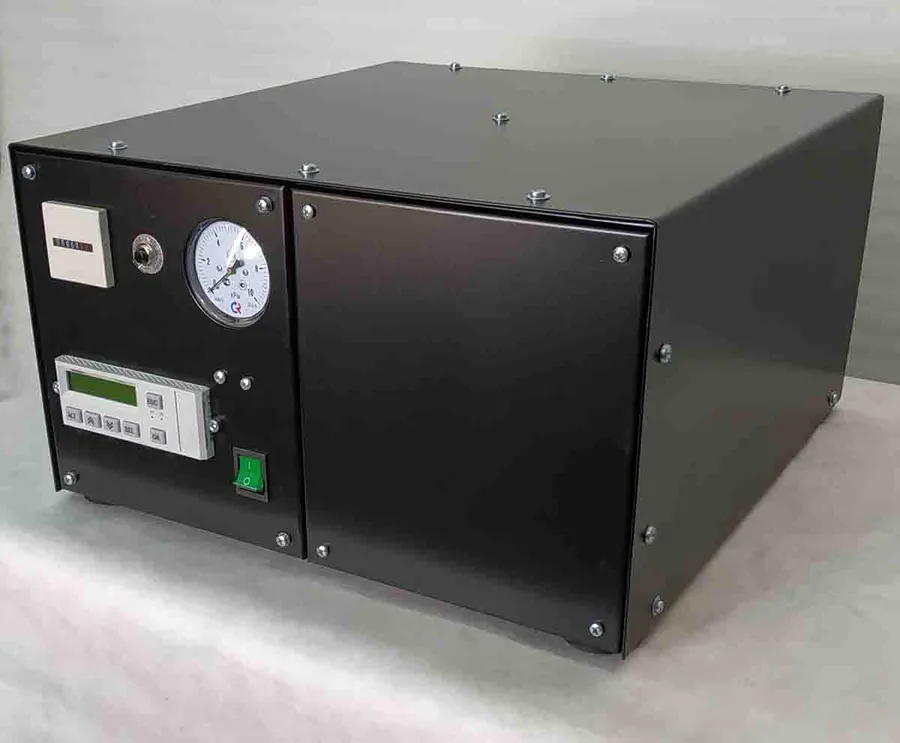

На передней панели дегидратора установлены манометр 0-10 КПа для визуального определения величины давления сухого воздуха, поступающего в антенно-волноводный тракт (АВТ), счетчик наработки моточасов компрессора, контроллер электронного датчика давления, выключатель электропитания, предохранитель.

С правой стороны за снимаемой панелью расположен мембранный сушильный аппарат.

На задней панели дегидратора расположен разъем электропитания и штуцер выхода сухого воздуха.

В комплект поставки входит ЗИП.

С правой стороны задней панели расположены отверстия для вентиляции внутреннего объема дегидратора и забора воздуха для компрессора.

Установка подключается к сети 220 В, 50Гц евро-вилкой с заземляющим контактом. № п/п Наименование Номинальные значения Дегидратор работоспособен: 1 При температуре окружающей среды, ºС от +1 до +45 2 При относительной влажности до 98% в среде с температурой ºС +30 3 Максимальная рабочая температура, ºС +50 4 Избыточное давление воздуха на выходе дегидратора не более, кГс/см² не более, Мпа - начальное давление установлено 0,7 ± 0,02 0,03 Мпа 5 Номинальный расход воздуха на выходе дегидратора: - л/мин, не менее. 3 6 Производительность при непрерывной работе компрессора дегидратора не менее, л/мин 10 7 Влажность воздуха на выходе дегидратора при эксплуатации в нормальных климатических условиях г/м³ не более (точка росы -40 ºС) 0,117 8 Дегидратор сигнализирует об аварийном режиме при падении давления на выходе до значения, кГс/см². Предел устанавливается индивидуально, начальное значение установлено, кгс/см2 0,05-0,065 ± 0,01 0,065 9 Дегидратор сигнализирует путем замыкания контактов о превышении давления воздуха на выходе дегидратора до значения, кГс/см², 0,065 10 Электропитание дегидратора – 220В, 50Гц Потребляемая мощность не более, кВт 0,125 11 Негерметичность дегидратора в течение 24 часов: - на входе установки, кГс/см², не более 0,2 12 Характер работы периодический 13 Масса, без комплекта монтажных частей, кг., не более 21 14 Габаритные размеры составляют, мм (Ш*Г*В) 430х450х240

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
