Антенная опора (башня связи) ST70 Н=70,0 метров
Башня серии ST — представляет собой пространственную конструкцию конструкцию предназначеную для размещения базовых станций мобильной связи, антенн радиорелейных систем связи, теле радиоантенн, навигационных и радарных систем связи
Конструкции предназначены для размещения базовых станций мобильной связи, антенн радиорелейных систем связи, теле радиоантенн, навигационных и радарных систем связи согласно рабочей документации ST70-T8-KM со следующими условиями эксплуатации:
— максимальная площадь полезной ветровой нагрузки – до 12 м2;
— максимальный вес полезной нагрузки – до 500 кг;
— Ветровой район по СП 20.13330.2016 – до III ветрового района;
— Снеговой район по СП 20.13330.2016 – до V снегового района;
— Район по толщине стенки гололеда по СП 20.13330.2016 – до V района;
— Сейсмичность площадки строительства, баллов СП 14.13330.2014 – до 8 баллов.
Кол-во типовых секций, шт.: 7
Марки секций: SC-1; SC-2; SC-3; SC-4; SC-5; SC-6; SC-7
Комплектность: согласно ведомости монтажных элементов
Конструктивная форма антенной опоры (башни связи) – свободностоящая.

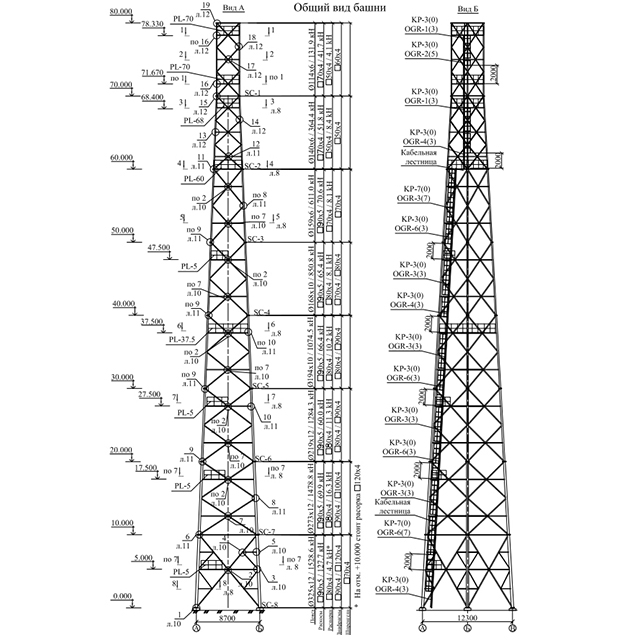

Башня состоит из унифицированных секций длиной 10,000 м. Верхняя секция SC-1 — треугольная в плане со стороной равностороннего треугольника равного 2,5 м длиной 10,0 м.
Все остальные секции — усеченная пирамида треугольного сечения, с уклоном поясов 3°. Внутри башни ниже отметки 60,000м расположен решетчатый ствол трехгранного сечения со стороной грани 400 мм. К стволу крепится лестница для подъема людей и элементы крепления питающих фидеров. К несущим конструкциям башни внутренний ствол крепится распорками (квадр. труба 70*70*4). Выше отм. +60,000м вдоль граней секций устанавливаются фидерные лестницы шириной 400 мм в количестве 2 шт, общей шириной 800мм. Пояса основных секций изготавливаются из круглых труб, решетка башни из квадратных труб. Соединения поясов — фланцевые, на болтах. Крепление раскосов к поясам — болтовое.
Конструктивная форма башни обеспечивает пространственную неизменяемость построенного в целом сооружения, способствует снижению уровня угловых перемещений башни при изгибе и закручивании от ветрового воздействия. Во избежание подъема на башню посторонних лиц, предусмотрена защита от проникновения ZST и защитный люк ZKP-2 с петлями под навесной замок.
Дневная маркировка башни выполнена в соответствии с требованиями «Руководства по эксплуатации гражданских аэродромов Российской Федерации», п.3.3. «Дневная маркировка и светоограждение препятствий» (РЭГА РФ-94).
Башню рекомендуется монтировать методом укрупненной посекционной сборки на земле и последующим монтажом при помощи крана.
Запрещается, без согласования с разработчиками рабочей документации, производить монтаж и замену оборудования, не предусмотренного рабочей документацией.
Срок эксплуатации башни при соблюдении профилактических мероприятий — не менее 30 лет.
Антикоррозийная защита:
Все металлоконструкции оцинкованы горячим способом.
Средняя толщина цинкового слоя:
Толщина изделия: > 6 мм – 100 µм;
Толщина изделия: ≥3 мм — < 6 мм – 80 µм;
Толщина изделия: ≥1,5 мм — < 3 мм – 80 µм;
Условия хранения
Для обеспечения сохранности антикоррозионного покрытия, разгрузку металлоконструкций производить с применением текстильных строп на ровную проветриваемую площадку.
Расстояние от земли до поверхности металлоконструкции должно быть не менее 100мм.
Не допускается хранение в травяном покрытии и на открытом грунте.
При длительном хранении металлоконструкции должны быть разделены между собой прокладками.
Хранение навалом не допускается.
