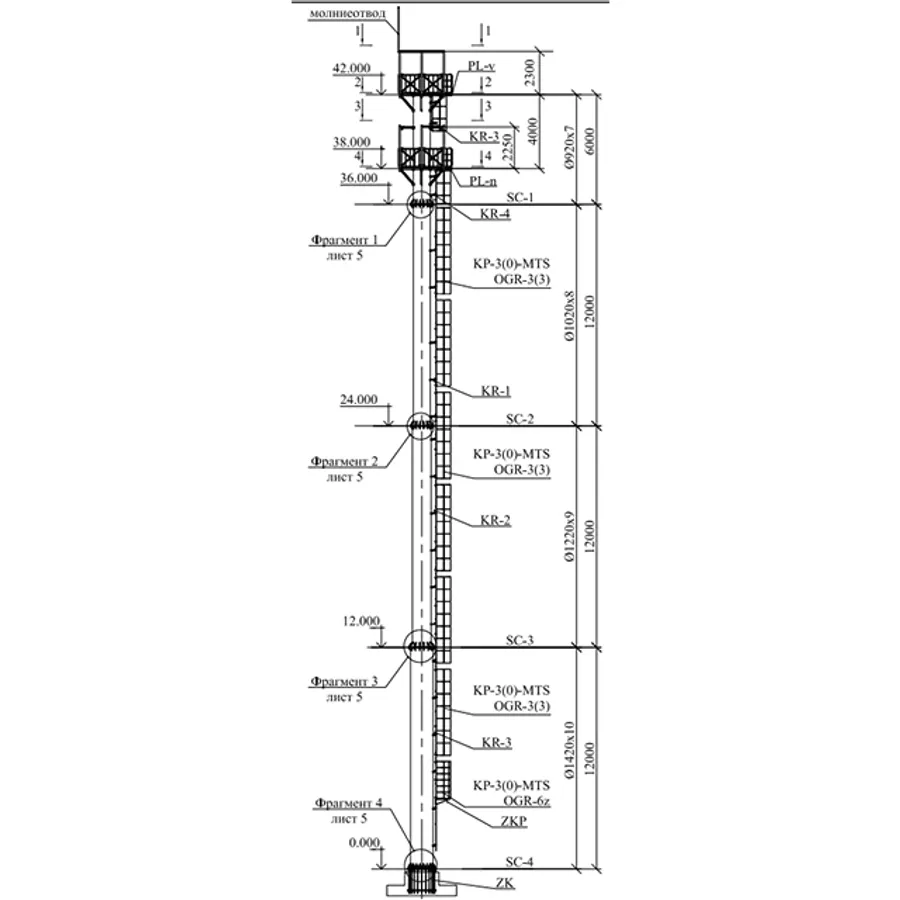

Столб серии SK (H = 10–45 м)

Столбы серии SK — свободностоящие трубчатые опоры высотой от 10 до 45 метров для размещения антенного оборудования, камер видеонаблюдения, прожекторов и систем связи. Ствол собирается из секций круглых труб; обслуживание оборудования выполняется с площадок в верхней части столба.

Область применения

• антенны базовых станций и радиорелейных линий;
• камеры видеонаблюдения;
• прожекторы и осветительное оборудование;
• прочее технологическое оборудование связи.

Конструкция

В верхней части столба расположены площадки для размещения и обслуживания оборудования с настилом из просечно-вытяжной стали. По периметру площадок установлены трубостойки для крепления антенн, прожекторов и другого оборудования. На площадке предусмотрен люк с утопленной ручкой и фиксатором в открытом положении.

Для подъёма снаружи ствола служит лестница с заспинным ограждением; внизу она оснащается люком с замком, исключающим несанкционированный доступ на столб. Вдоль лестницы предусмотрены планки для прокладки и крепления питающих фидеров с шагом 1,1 м.

Стандартная комплектация

• секции ствола из круглых труб;
• лестница с заспинным ограждением и запирающимся люком;
• площадки обслуживания с трубостойками;
• комплект крепёжных материалов;
• сборочная документация.

Дополнительная комплектация

• дополнительные трубостойки под оборудование;
• молниезащита;
• световое ограждение.

Защита от коррозии

Металлоконструкции защищаются одной из схем:

• окраска конструкций;
• горячее цинкование (HDG).

Проектируемые условия

Параметры конструкции подбираются под требования конкретной площадки строительства:

• полезная нагрузка под антенное оборудование — до 1000 кг;
• ветровые районы — I–VII по СП 20.13330.2016;
• снеговые районы — I–V;
• районы по гололёду — I–V;
• сейсмичность площадки — до 9 баллов по СП 14.13330.2014.

Монтаж

Монтаж выполняется по проекту производства работ (ППР) подрядчика; состав и порядок операций определены сборочной документацией изделия.

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
