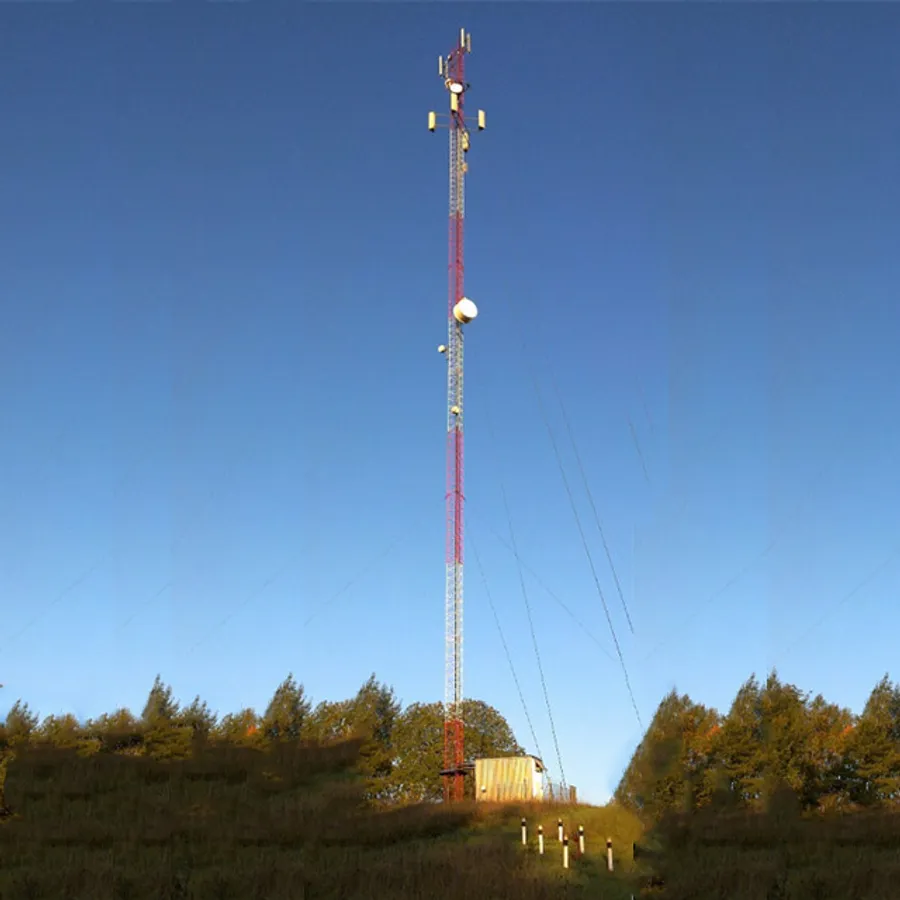

Мачта серии SM (H = 24–120 м)

Мачты серии SM на оттяжках используются операторами связи в качестве базовой конструкции для размещения сетевого оборудования. Мачты просты в установке и техническом обслуживании, а малое число болтовых соединений снижает эксплуатационные затраты. Серия предлагает выгодное соотношение высоты, несущей способности, стоимости конструкции и бюджета на установку.

Область применения

• базовые станции мобильной связи;
• антенны радиорелейных линий связи;
• телевизионные и радиоантенны.

Конструкция

Ствол мачты собран из унифицированных секций высотой 6,0 м постоянного треугольного в плане сечения со стороной 1,2 м. Пояса и решётка изготовлены из круглой стали. Секции соединяются фланцами на болтах, раскосы привариваются к поясам. Заводская лестница крепится к элементам решётки; параллельно ей внутри ствола проходят кабельросты для антенных фидеров и кабелей электропитания. Ствол раскрепляется оттяжками в нескольких ярусах.

Стандартная комплектация

• несущие конструкции мачты;
• детали крепления оттяжек;
• трос с металлическим сердечником для оттяжек;
• комплект крепёжных материалов;
• сборочная документация.

Дополнительная комплектация

• кронштейны для антенн и оборудования;
• система безопасности на лестнице для подъёма людей;
• анкерные детали;
• молниезащита — молниеприёмник с токоотводом и элементами крепления;
• световое ограждение;
• фидерный мостик от кабельростов до контейнера или технологического помещения;
• защита от несанкционированного проникновения.

Защита от коррозии

Металлоконструкции защищаются одной из схем:

• окраска конструкций;
• горячее цинкование (HDG).

Проектируемые условия

Параметры конструкции подбираются под требования конкретной площадки строительства:

• полезная нагрузка под антенное оборудование — до 1000 кг;
• парусность типового проектного решения — до 15 м²;
• ветровые районы — I–VII по СП 20.13330.2016;
• снеговые районы — I–V;
• районы по гололёду — I–V;
• сейсмичность площадки — до 9 баллов по СП 14.13330.2014.

Монтаж

Монтаж выполняется по проекту производства работ (ППР) подрядчика; состав и порядок операций определены сборочной документацией изделия.

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
