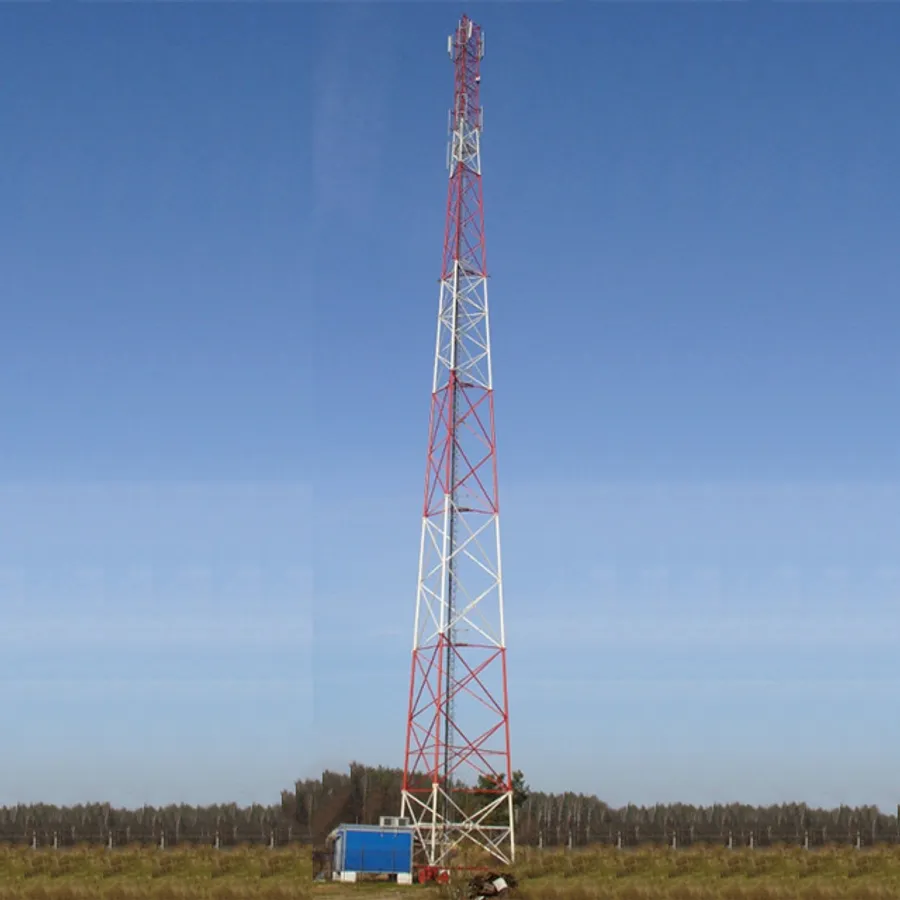

Башня серии ST (H = 50–90 м)

Башни серии ST — свободностоящие решётчатые сооружения высотой от 50 до 90 метров. Серия рассчитана на увеличение полезной ветровой площади антенного оборудования без ухудшения прочностных характеристик. Основные элементы и узлы унифицированы, что упрощает монтаж и дальнейшее обслуживание.

Область применения

• антенны базовых станций мобильной связи;
• антенны радиорелейных линий связи;
• телевизионные и радиоантенны;
• камеры видеонаблюдения;
• навигационное, радарное и прочее оборудование.

Конструкция

Башни собираются из унифицированных секций высотой 10 м. Верхняя секция — треугольная в плане со стороной 1,5 м, остальные — усечённые пирамиды треугольного сечения с наклоном поясов 3°. Пояса изготовлены из круглых труб, решётка — из квадратного профиля; секции соединяются фланцами на болтах, раскосы крепятся к поясам болтами.

Внутри башни проходит решётчатый трёхгранный ствол со стороной грани 400 мм: к нему крепятся лестница для подъёма людей и элементы крепления антенных фидеров и кабелей электропитания.

Стандартная комплектация

• несущие конструкции башни;
• лестница для подъёма;
• фидерные пути — конструкции крепления питающих фидеров;
• площадки отдыха при подъёме;
• комплект крепёжных материалов;
• сборочная документация.

Дополнительная комплектация

• кронштейны для антенн и технологического оборудования;
• дополнительные площадки отдыха и обслуживания оборудования;
• система безопасности на лестнице — заспинное ограждение, профиль безопасности с кареткой или трос 8 мм;
• фидерный мостик от башни до контейнера или технологического помещения;
• анкерные детали;
• световое ограждение;
• молниезащита — молниеприёмник с токоотводом и элементами крепления;
• защита от несанкционированного доступа.

Защита от коррозии

Металлоконструкции и сигнальная окраска выполняются по одной из схем:

• горячее цинкование (HDG);
• горячее цинкование (HDG) и окраска.

Проектируемые условия

Параметры конструкции подбираются под требования конкретной площадки строительства:

• полезная нагрузка под антенное оборудование — до 1000 кг;
• парусность типового проектного решения — до 16 м²;
• ветровые районы — I–VII по СП 20.13330.2016;
• снеговые районы — I–V;
• районы по гололёду — I–V;
• сейсмичность площадки — до 9 баллов по СП 14.13330.2014.

Монтаж

Рекомендуемый способ — укрупнительная посекционная сборка на земле с последующей установкой в проектное положение методом поворота при помощи крана либо посекционный монтаж краном; в особых случаях допускается применение вертолёта.

Запрещается без согласования с разработчиками рабочей документации производить монтаж и замену оборудования, не предусмотренного проектом.

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
