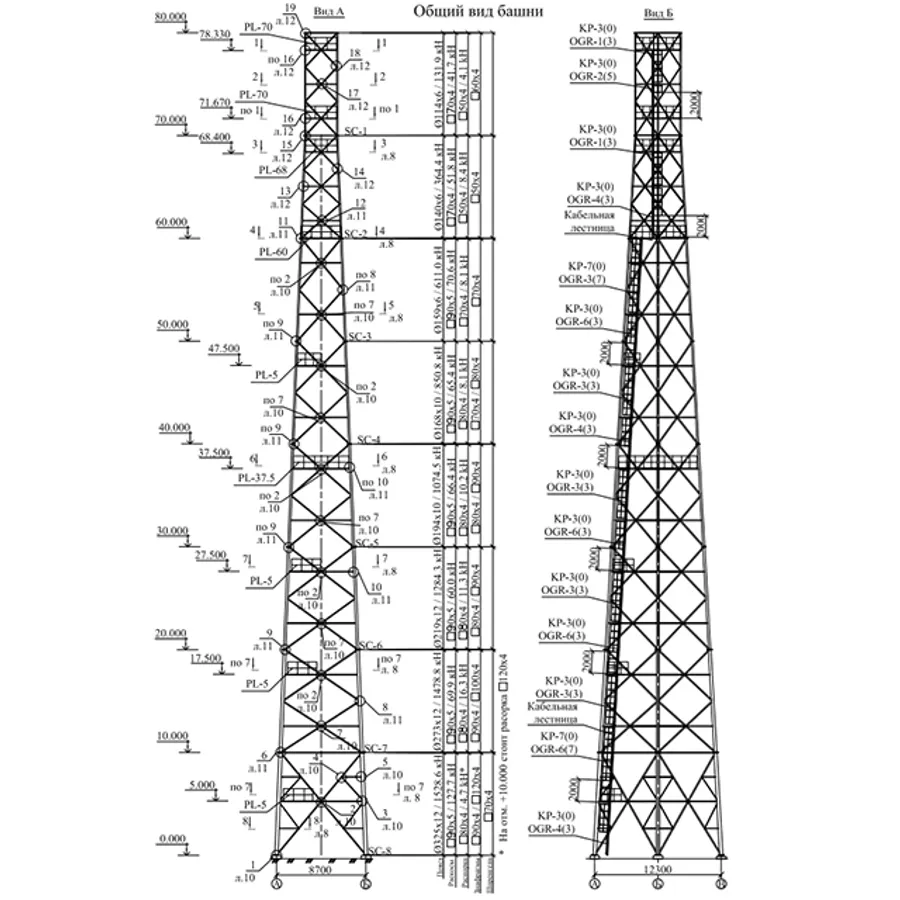

Башня серии ST4 (H = 45 м)

Антенная опора (башня связи) серии ST4-45 имеет полную высоту 45,5 метра и собирается из унифицированных секций. Опора отличается квадратным сечением ствола и полностью болтовой схемой монтажа.

Область применения

• антенны базовых станций мобильной связи;
• антенны радиорелейных линий связи;
• телевизионные и радиоантенны;
• камеры видеонаблюдения;
• навигационное, радарное и прочее оборудование.

Конструкция

Верхняя секция SC-1 — квадратная призма со стороной 1,5 м и высотой 10,5 м. Остальные секции — усечённые пирамиды квадратного сечения с наклоном поясов 3° высотой 10,0 м (SC-2…SC-4) и 5,0 м (SC-5). Внутри опоры размещаются лестница для подъёма людей и фидерная лестница для прокладки кабелей.

Пояса основных секций изготовлены из круглых труб, решётка — из квадратных труб. Соединения поясов — фланцевые, на болтах; крепление раскосов к поясам — болтовое.

Стандартная комплектация

• несущие конструкции башни;
• лестница для подъёма;
• фидерные пути — конструкции крепления питающих фидеров;
• площадки отдыха при подъёме;
• комплект крепёжных материалов;
• сборочная документация.

Дополнительная комплектация

• кронштейны для антенн и технологического оборудования;
• дополнительные площадки отдыха и обслуживания оборудования;
• система безопасности на лестнице — заспинное ограждение, профиль безопасности с кареткой или трос 8 мм;
• фидерный мостик от башни до контейнера или технологического помещения;
• анкерные детали;
• световое ограждение;
• молниезащита — молниеприёмник с токоотводом и элементами крепления;
• защита от несанкционированного доступа.

Защита от коррозии

Металлоконструкции защищаются одной из схем:

• окраска конструкций;
• горячее цинкование (HDG).

Проектируемые условия

Параметры конструкции подбираются под требования конкретной площадки строительства:

• полезная нагрузка под антенное оборудование — до 1000 кг;
• ветровые районы — I–VII по СП 20.13330.2016;
• снеговые районы — I–V;
• районы по гололёду — I–V;
• сейсмичность площадки — до 9 баллов по СП 14.13330.2014.

Монтаж

Монтаж выполняется по проекту производства работ (ППР) подрядчика; состав и порядок операций определены сборочной документацией изделия.

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
