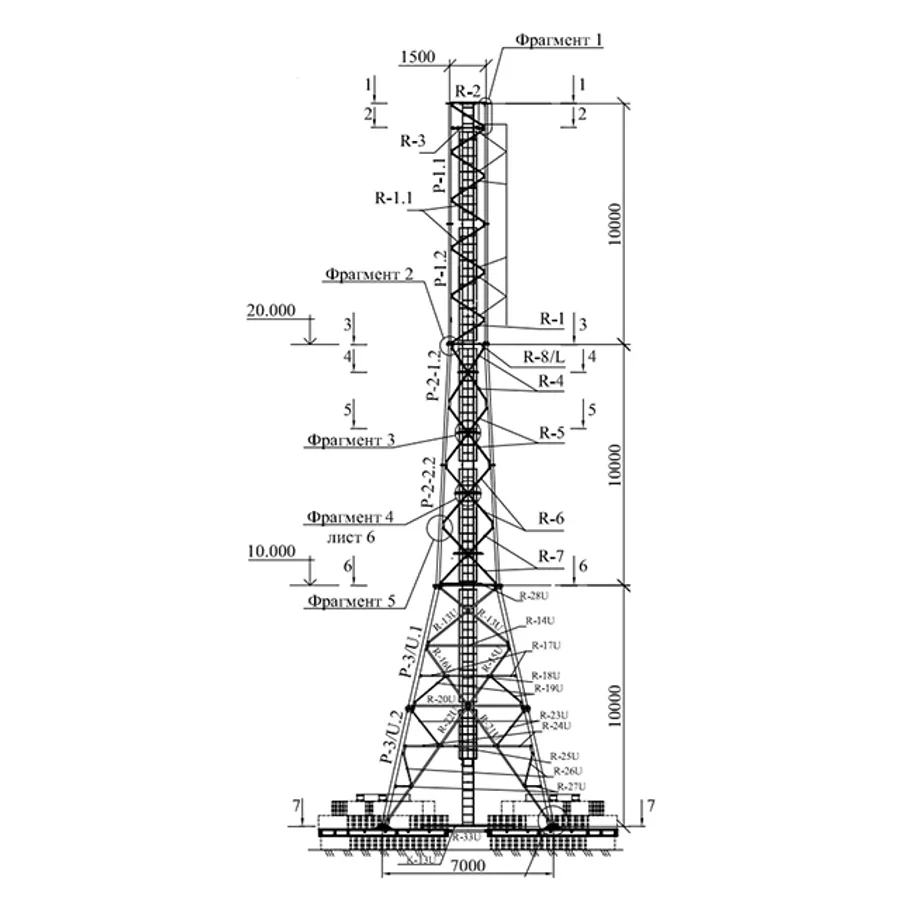

Антенная опора серии STU (H = 30 м)

Пригружаемая антенная опора STU30 высотой 30 метров устанавливается на раму с балластом и не требует устройства капитального фундамента — решение для быстрого развёртывания узлов связи и их последующего переноса.

Область применения

• оперативное развёртывание узлов связи;
• базовые станции мобильной связи;
• антенны радиорелейных линий;
• телевизионные и радиоантенны;
• видеонаблюдение — там, где устройство фундамента невозможно или нецелесообразно.

Конструкция

Опора собирается из унифицированных секций длиной 10,0 м (2×5,0 м). Верхняя секция SC-1 — треугольная в плане со стороной 1,5 м; следующие секции — усечённые пирамиды треугольного сечения с наклоном поясов 3° во второй и 13° в третьей. Пояса каждой секции состоят из двух частей с фланцевым соединением — это позволяет перевозить секции в стандартном 20-футовом контейнере.

Пояса изготовлены из круглых труб, решётка — из квадратных труб; соединения поясов фланцевые, на болтах; крепление раскосов к поясам — болтовое. Внутри опоры находятся лестница для подъёма людей и фидерная лестница для прокладки кабелей. Опора устанавливается на раму с пригрузом; рама изготавливается по отдельному проекту.

Стандартная комплектация

• несущие конструкции опоры;
• лестница и фидерная лестница;
• комплект крепёжных материалов;
• сборочная документация;
• рама основания — по отдельному проекту.

Дополнительная комплектация

• кронштейны для антенного оборудования;
• молниезащита;
• световое ограждение.

Защита от коррозии

Металлоконструкции защищаются одной из схем:

• окраска конструкций;
• горячее цинкование (HDG).

Проектируемые условия

Параметры конструкции подбираются под требования конкретной площадки строительства:

• полезная нагрузка под антенное оборудование — до 1000 кг;
• ветровые районы — I–VII по СП 20.13330.2016;
• снеговые районы — I–V;
• районы по гололёду — I–V;
• сейсмичность площадки — до 9 баллов по СП 14.13330.2014.

Монтаж

Благодаря разборным фланцевым поясам опора транспортируется в стандартном 20-футовом контейнере и монтируется краном без капитальных фундаментных работ; балластная рама заполняется пригрузом на месте установки.

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
