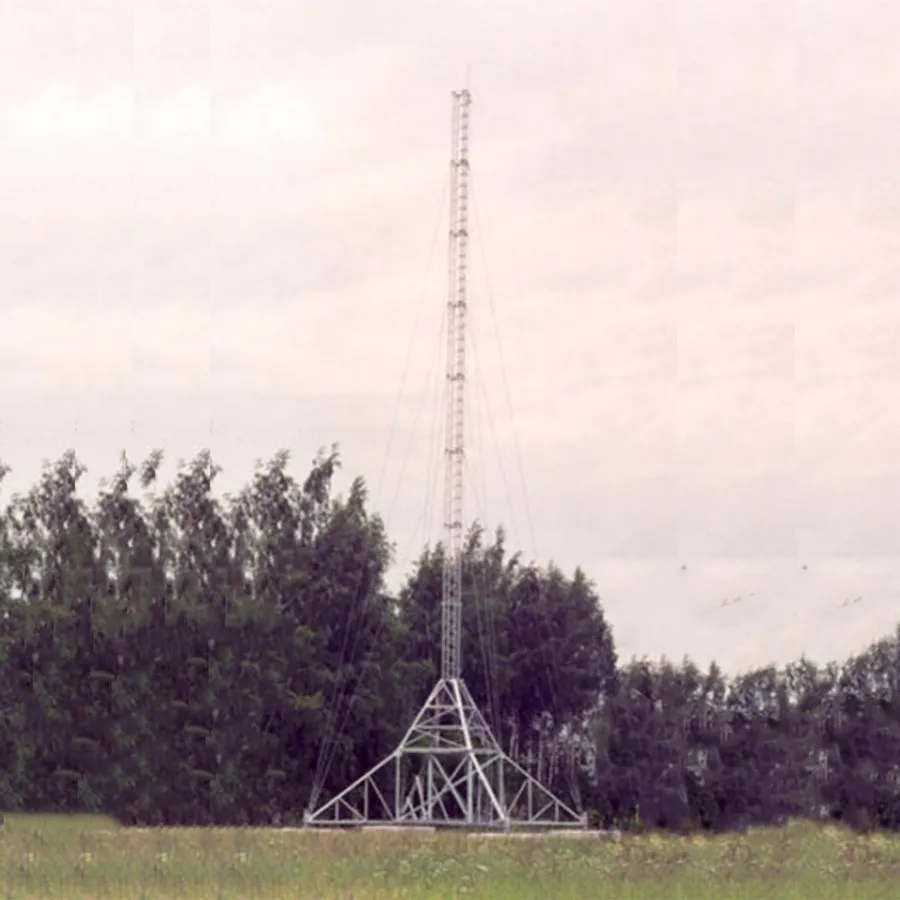

Мачта серии SMU (H = 20–50 м)

Универсальная мачта серии SMU предназначена для размещения радиотехнического оборудования небольшой парусности там, где устройство капитального фундамента нецелесообразно. В качестве основания применяются инвентарные опорные плиты: опорный узел допускает регулировку базы по вертикали, а саму мачту при необходимости можно демонтировать и установить на новой площадке с минимальными затратами на фундаментные работы. Конструкцию допускается размещать на крышах зданий без значительного усиления несущих конструкций.

Область применения

• базовые станции мобильной связи;
• антенны радиорелейных линий связи;
• телевизионные и радиоантенны;
• антенны интернет-провайдеров;
• видеонаблюдение и прочее оборудование.

Конструкция

Верхняя часть мачты — решётчатый ствол, раскреплённый оттяжками из горячеоцинкованного троса двойной свивки; нижняя часть выполнена пирамидальной, с переходом в ферменные опоры. Предусмотрены инвентарные крепления под типовой контейнер с оборудованием, ступени для подъёма персонала и кабельросты до отметки +2,7 м для антенных фидеров и кабелей электропитания. Типовое опорное решение — армированные железобетонные плиты.

Стандартная комплектация

• несущие конструкции мачты;
• детали крепления оттяжек;
• трос с металлическим сердечником для оттяжек;
• комплект крепёжных материалов;
• сборочная документация.

Дополнительная комплектация

• кронштейны для антенн и прочего технологического оборудования;
• система безопасности на лестнице — профиль безопасности с кареткой или трос 8 мм;
• световое ограждение;
• молниезащита — молниеприёмник с токоотводом;
• контейнер для размещения оборудования;
• лестница для подъёма в контейнер;
• инвентарные опорные плиты.

Защита от коррозии

Металлоконструкции защищаются одной из схем:

• горячее цинкование (HDG);
• горячее цинкование (HDG) с последующей окраской.

Проектируемые условия

Параметры конструкции подбираются под требования конкретной площадки строительства:

• полезная нагрузка под антенное оборудование — до 1000 кг;
• парусность типового проектного решения — до 4 м²;
• ветровые районы — I–VII по СП 20.13330.2016;
• снеговые районы — I–V;
• районы по гололёду — I–V;
• сейсмичность площадки — до 9 баллов по СП 14.13330.2014.

Монтаж

Монтаж выполняется по проекту производства работ (ППР) подрядчика; состав и порядок операций определены сборочной документацией изделия.

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
