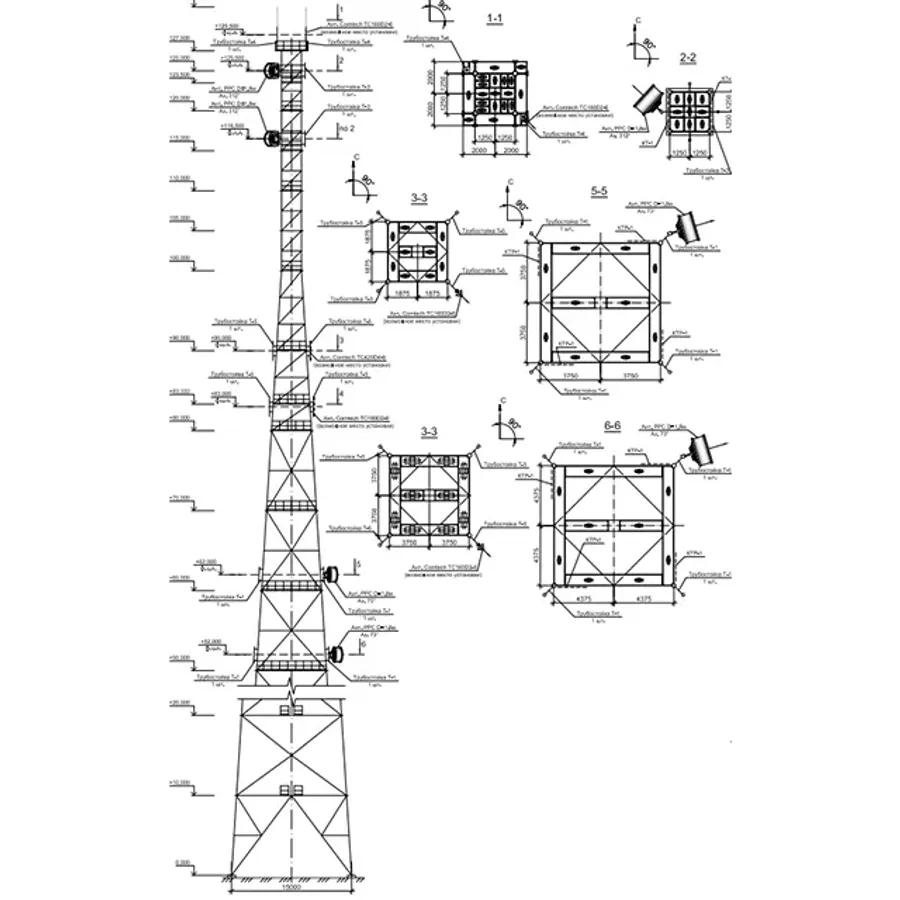

Башня серии MST4-82,5 (H = 82,5 м)

Башня MST4-82,5 высотой 82,5 метра представляет собой пространственное сооружение в виде вертикального стержня, защемлённого в основании каждой опоры. До отметки +60,000 м внешняя форма — четырёхгранная усечённая пирамида, выше — четырёхгранная призма.

Область применения

• антенны базовых станций мобильной связи;
• антенны радиорелейных линий связи;
• телевизионные и радиоантенны;
• камеры видеонаблюдения;
• навигационное, радарное и прочее оборудование.

Конструкция

Элементы запроектированы из бесшовных горячедеформированных труб, горячекатаных двутавров и горячекатаных швеллеров. База в основании — 10,0 м, на отметке +60,000 м — 2,5 м. Решётка принята сжато-растянутой. Соединения выполнены на болтах и монтажной сварке; фланцевые соединения — на высокопрочных болтах.

Подъём осуществляется внутри башни по вертикальной лестнице с площадками отдыха. Для прокладки кабелей к антеннам предусмотрен кабельрост с шагом крепления 0,8 м. Фидерный тракт шириной 680 мм проходит по всей длине сооружения.

Конструктивная форма обеспечивает пространственную неизменяемость сооружения и снижает уровень угловых перемещений при изгибе и кручении от ветрового воздействия. Во избежание подъёма посторонних предусмотрены защитное устройство и откидной люк с петлями под навесной замок. Разность отметок опорных башмаков на фундаменте — не более 1 мм.

Стандартная комплектация

• несущие конструкции башни;
• лестница для подъёма;
• фидерные пути — конструкции крепления питающих фидеров;
• площадки отдыха при подъёме;
• комплект крепёжных материалов;
• сборочная документация.

Дополнительная комплектация

• кронштейны для антенн и технологического оборудования;
• дополнительные площадки отдыха и обслуживания оборудования;
• система безопасности на лестнице — заспинное ограждение, профиль безопасности с кареткой или трос 8 мм;
• фидерный мостик от башни до контейнера или технологического помещения;
• анкерные детали;
• световое ограждение;
• молниезащита — молниеприёмник с токоотводом и элементами крепления;
• защита от несанкционированного доступа.

Защита от коррозии

Металлоконструкции защищаются одной из схем:

• горячее цинкование (HDG);
• горячее цинкование (HDG) с последующей окраской.

Проектируемые условия

Параметры конструкции подбираются под требования конкретной площадки строительства:

• полезная нагрузка под антенное оборудование — до 1000 кг;
• ветровые районы — I–VII по СП 20.13330.2016;
• снеговые районы — I–V;
• районы по гололёду — I–V;
• сейсмичность площадки — до 9 баллов по СП 14.13330.2014.

Монтаж

Монтаж выполняется посекционно краном по проекту производства работ подрядчика; разметка опорных башмаков и выверка выполняются по сборочной документации.

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
