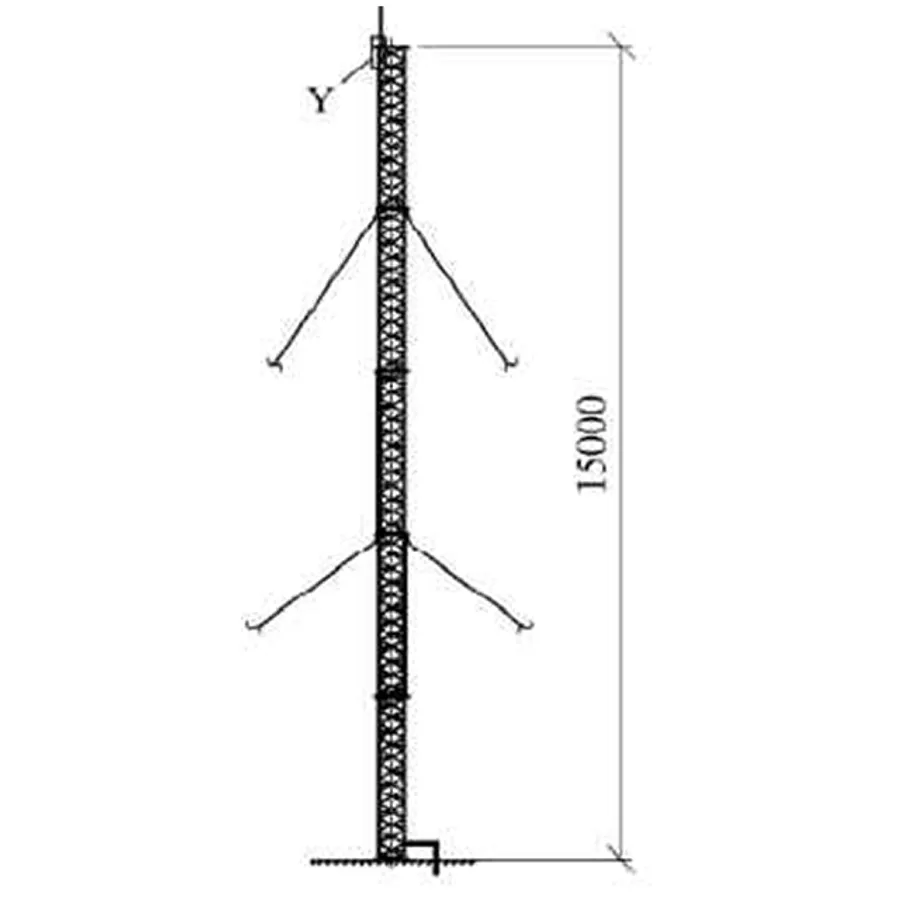

Мачта серии SMJ (H = 15 м)

Мачта серии SMJ — кровельная модификация мачты типа SM для размещения оборудования GSM на крышах зданий. Конструкция проста в установке и обслуживании, а малое число болтовых соединений снижает эксплуатационные расходы. Серия предлагает выгодное соотношение высоты, несущей способности и стоимости установки.

Область применения

• базовые станции мобильной связи на кровлях зданий;
• антенны радиорелейных линий связи;
• телевизионные и радиоантенны.

Конструкция

Мачта собрана из унифицированных секций высотой 3,0 м четырёхгранного сечения со стороной квадрата 0,456 м. Ствол раскреплён оттяжками в двух ярусах. Пояса секций изготовлены из круглых труб, раскосы — из горячекатаной круглой стали; все соединения выполняются на болтах. Для безопасной эксплуатации предусмотрен страховочный трос, натянутый от основания мачты до её вершины. На секциях предусмотрены элементы крепления антенных фидеров и кабелей электропитания.

Стандартная комплектация

• несущие конструкции мачты;
• детали крепления оттяжек;
• трос с металлическим сердечником для оттяжек;
• комплект крепёжных материалов;
• сборочная документация.

Дополнительная комплектация

• кронштейны для антенн и оборудования;
• система безопасности на лестнице для подъёма людей;
• анкерные детали;
• молниезащита — молниеприёмник с токоотводом и элементами крепления;
• световое ограждение;
• фидерный мостик от кабельростов до контейнера или технологического помещения;
• защита от несанкционированного доступа.

Защита от коррозии

Металлоконструкции защищаются одной из схем:

• окраска конструкций;
• горячее цинкование (HDG).

Проектируемые условия

Параметры конструкции подбираются под требования конкретной площадки строительства:

• полезная нагрузка под антенное оборудование — до 1000 кг;
• парусность типового проектного решения — до 6 м²;
• ветровые районы — I–VII по СП 20.13330.2016;
• снеговые районы — I–V;
• районы по гололёду — I–V;
• сейсмичность площадки — до 9 баллов по СП 14.13330.2014.

Монтаж

Монтаж выполняется по проекту производства работ (ППР) подрядчика; состав и порядок операций определены сборочной документацией изделия.

Изделие производится ООО «Белмаст Связь» и поставляется с полным комплектом технической документации: паспорт качества, сертификаты соответствия, чертежи КМД и инструкция по монтажу.

Отгрузка со склада в г. Смоленске или адресная доставка транспортными компаниями по всей РФ и СНГ. Сроки и стоимость рассчитываются индивидуально по габаритам и региону.

Возможен шеф-монтаж и пусконаладочные работы силами наших специалистов.
