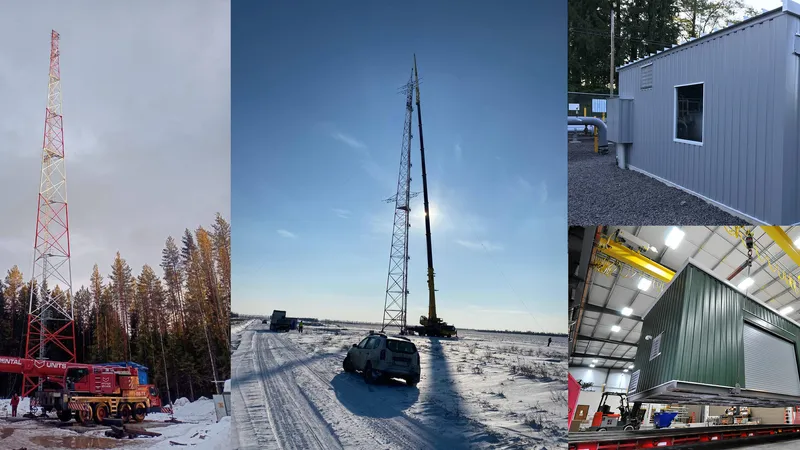

АМС и блок-контейнеры: как выбрать серию и комплектацию

Коротко:

• Белмаст поставляет АМС и блок-контейнеры под ключ с индивидуальным проектом, монтажом и логистикой.
• Башни MT: 10.0–50.0 м, ST: 50.0–90.0 м; мачты SM: 24.0–120.0 м, SMJ: 10.0–40.0 м.
• Контейнеры типа Север рассчитаны на эксплуатацию при -50…+40 °C.
• Базовый МКА имеет габарит 9.0 × 2.7 × 3.0 м и энергопотребление не более 7 кВт.
• Защита металлоконструкций: окраска, горячая оцинковка HDG или HDG с окраской.

Выбор АМС и блок-контейнера начинается с высоты, полезной ветровой нагрузки, ветрового района и состава оборудования. Ниже — серийные решения Белмаст и параметры, которые нужны для первичного подбора.

Комплексная поставка АМС и блок-контейнеров

С 2009 года Белмаст выполняет комплексные поставки для РРЛ: совместно с радиорелейным оборудованием компания поставляет и монтирует АМС и контейнеры в разных компоновках. Изделия используются на сетях операторов связи, включая ПАО «Газпром».

• поставка под ключ антенно-мачтовых сооружений разных назначений и высот;
• сопровождение и разработка проектов;
• проектирование, расчёт и изготовление по требованиям заказчика;
• собственная служба погрузки и логистики.

Блок-контейнеры типа Север

Модульные телекоммуникационные контейнеры типа Север предназначены для монтажа оборудования связи и автономной эксплуатации в разных климатических зонах. Температурный диапазон — -50…+40 °C.

• автоматизированные системы кондиционирования, вентиляции, пожаротушения и обогрева;
• охранная и пожарная сигнализация;
• рабочее и аварийное освещение;
• кабельные лотки, технологические проёмы и закладные детали для оборудования;
• повышенная прочность и взломоустойчивость;
• разработка и изготовление по техническому заданию заказчика.

Серии башен и мачт

Линейка включает башни MT и ST, мачты SM и SMJ. Основные ограничения для первичного выбора сведены в таблицу.

Башни MT

Серия MT разработана для оптимальной стоимости, технологичности производства, унификации и лёгкого монтажа. Малый размер основания позволяет ставить башню на небольших участках. Шифры проектов: MT10-T1, MT20-T2, MT30-T3, MT40-T4, MT50-T5.

• основание MT10-T1 — 1500 мм;
• MT20-T2 — 2000 мм;
• MT30-T3 — 2500 мм;
• MT40-T4 — 3000 мм;
• MT50-T5 — 3500 мм.

Конструкция: унифицированные секции высотой 10.0 м; верхняя секция треугольная со стороной 1.5 м; остальные секции — усечённая пирамида с уклоном поясов 2.10. Пояса из круглых труб, решётка из профилей квадратного сечения; соединения секций фланцевые на болтах. Внутри — лестница и кабель-росты для фидеров и кабелей.

Башни ST

Серия ST рекомендуется, когда нужно увеличить полезные ветровые площади без ухудшения прочностных характеристик. Шифры проектов: ST50-T5, ST60-T6, ST70-T7, ST80-T8, ST90-T9.

• для высоты 50 м основание — 5500 мм;
• 60 м — 6500 мм;
• 70 м — 7500 мм;
• 80 м — 8500 мм;
• 90 м — 9500 мм.

Секции высотой 10.0 м, верхняя треугольная со стороной 1.5 м, остальные — усечённая пирамида с уклоном поясов 2.90. Внутри установлен решётчатый ствол трёхгранного сечения со стороной 400 мм; к нему крепятся лестница и две независимые трассы для фидеров и кабелей. Башни комплектуются площадками для отдыха.

Мачты SM

Мачты SM применяются GSM-провайдерами там, где нет ограничений по площади. Малое число болтовых соединений снижает эксплуатационные затраты. Шифры проектов: SM24-W4, SM30-W5, SM36-W6, SM42-W7, SM48-W8, SM54-W9, SM60-W10, SM66-W11, SM72-W12, SM78-W13, SM84-W14, SM90-W15, SM96-W16, SM102-W17, SM108-W18, SM114-W19, SM120-W20.

Конструкция: сварные секции высотой 6.0 м; сечение постоянное, треугольное, сторона равностороннего треугольника — 1.2 м. Пояса и решётка из круглой стали; соединения секций фланцевые на болтах, раскосы к поясам приварены. Внутри ствола — лестница и кабель-росты. Возможны треугольники жёсткости и дополнительные ярусы оттяжек.

Мачты SMJ

SMJ подходит для небольшого количества радиопередающего оборудования при высотах 10.0–40.0 м. Мачты удобны на крышах зданий, водонапорных башнях и других конструкциях. Шифры проектов: SMJ10-W2 … SMJ40-W8.

Секции высотой 5.0 м; треугольное сечение со стороной 0.4 м; пояса и решётка из круглой стали. Секции соединяются фланцами на болтах, раскосы приварены. Дополнительно могут устанавливаться узел шарнирного опирания, треугольники жёсткости и ярусы оттяжек; треугольник жёсткости нужен при релейных антеннах и высоте более 20.0 м.

Комплектация АМС

Стандартная комплектация

• башни MT и ST: несущие конструкции, лестница, фидерные пути, площадки отдыха, крепёж, сборочная документация; для ST площадки — от 1 до 3;
• мачты SM и SMJ: несущие конструкции, детали крепления оттяжек, трос с металлическим сердечником, крепёж, сборочная документация.

Дополнительная комплектация

• кронштейны для антенн и технологического оборудования;
• дополнительные площадки отдыха и обслуживания;
• система безопасности на лестницу: заспинное ограждение, профиль безопасности с кареткой или трос 8 мм;
• фидерный мостик от АМС до контейнера или технического помещения;
• анкерные детали;
• система светового ограждения;
• молниезащита, для ST — молниеприёмник с проводником и элементами крепления;
• система защиты от несанкционированного доступа.

Защита от коррозии

Для металлоконструкций башен и мачт доступны схемы:

• окраска конструкций;
• горячая оцинковка HDG;
• горячая оцинковка HDG и окраска.

Базовый модульный контейнер МКА

МКА предназначен для оборудования связи, радиорелейных станций и КИПиА. Изделие выполнено по ГОСТ Р 23377-84*, ГОСТ Р 13822-82*, ГОСТ Р 10032-80*; климатическое исполнение УХЛ, категория размещения 1 по ГОСТ 15150-69.

• внешние несущие конструкции — III степень огнестойкости;
• категория взрывопожарной и пожарной опасности Г по НПБ 105-03;
• класс зоны П-II по ПУЭ;
• энергопотребление собственных нужд — не более 7 кВт.

Габариты МКА

Конструктив МКА

• сварной металлический каркас;
• обшивка из стального профлиста толщиной 1.5 мм, сталь ст.0,8;
• антикоррозионная защита грунтовкой;
• внешняя поверхность обработана огнезащитным составом Крауз Р для III степени огнестойкости;
• цвет — синий RAL 5005;
• усиление утепляемой части стальной решёткой 150×150 мм из прутка 10 мм;
• утепление минеральной ватой Isover не менее 100 мм, для исполнения ХЛ1 — не менее 150 мм;
• внутренняя отделка — профлист с полимерным покрытием, профиль С-10;
• пол выдерживает нагрузку не менее 1000 кг/м²;
• чистовой пол — антистатический линолеум с заземлением медной лентой;
• шина заземления сечением 40×4 мм;
• дверной проём не менее 900×1900 мм;
• стальной кабель-рост на высоте 2300 мм.

Инженерные системы МКА

• питание через щит местного распределения ЩСН: ввод 380 В, 50 Гц, распределение, защита от грозовых разрядов, перегрузок и коротких замыканий;
• рабочее и аварийное освещение; аварийные светильники работают от аккумуляторов;
• микроклимат на двух прецизионных кондиционерах Liebert Hiross HILINE SLIM PKS4 по схеме 1+1, холодопроизводительность 3.5–4.5 кВт, плюс три электроконвектора Timberk;
• резервное питание микроклимата от источника 48 В DC в режиме естественного охлаждения;
• автоматическое газовое пожаротушение CO2 с резервным модулем и двумя огнетушителями ОУ-3;
• подача расчётного количества CO2 не превышает 60 с по СП 5.13130.2009;
• применяются приборы С2000-М, С2000-4, С2000-СП1, С2000-АСПТ;
• комбинированные извещатели ИП212/101-2-А1R, ручные извещатели ИОПР 513/101-1, магнитноконтактные SC517 и считыватели Touch Memory;
• охранная сигнализация: считыватель у входной двери, блокировка объёма на проникновение, блокировка двери на открытие, комбинированный оповещатель снаружи.

Что сделать дальше

Подберите серию АМС по высоте, ветровой нагрузке и составу оборудования, затем запросите расчёт фундамента, комплектации и блок-контейнера. Отправьте техническое задание на расчёт и коммерческое предложение.
