ДК6Д-150ДП: обзор и российский аналог

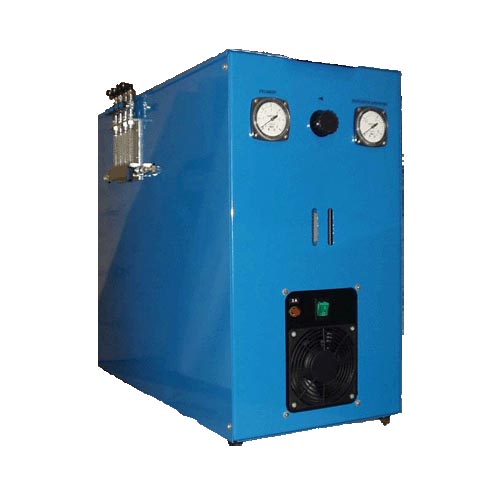

Дегидратор ДК6Д-150ДП (с дистанционным питанием) предназначен для содержания кабелей связи под избыточным постоянным давлением сухого воздуха в автоматическом режиме, устанавливается в необслуживаемых усилительных пунктах (НУП) кабельных линий связи и предназначен для замены баллонной системы содержания кабелей связи под избыточным постоянным давлением сухого воздуха.
Если для вашего проекта критически важна надёжность, точность параметров и гарантия стабильной работы — рекомендуем рассмотреть оборудование собственного производства Белмаст. Наши дегидраторы разработаны с учётом реальных условий эксплуатации в климате России и стран СНГ, проходят полный цикл внутренних испытаний и поставляются с технической поддержкой и гарантией качества.
Модель
ДК6Д-150ДП
Электропитание дегидратора в НУПе может осуществляться:
- От сети переменного тока напряжением 220 В (при наличи такового);
- От сети постоянного тока напряжением 250 В – 340 В, подаваемого по свободной паре (или нескольким парам, в зависимости от расстояния от изделия до источника питания) кабеля связи.
В последнем случае по кабелю подается один полюс питания, а второй полюс подается на землю.Максимальное расстояние дегидратора от источника питания (при питании по одной паре) не более 40 км. Напряжение постоянного тока 250 В – 340 В подается на дегидратор от стойки питания. При этом напряжение на выходе источника питания может быть до 600 В (в зависимости от расстояния от источника питания ИП до изделия).
Источник питания поставляется в комплекте с дегидратором.
Функциональные возможности
- визуальный контроль величины давления, расхода и влажности подаваемого в кабели воздуха;
- контроль давления в ресивере;
- защита компрессора от перегрузки;
- автоматическое отключение компрессора по таймеру при расходе воздуха, превышающем максимальный на 20%;
- защита от повышенного напряжения питания (более 350 В);
- не требуют специального фундамента;
- не требуют ежедневного обслуживания.
Рекомендуемое количество обслуживаемых кабелей:
- 0,5 л/мин (30 л/ч);: ечкой воздуха в каждый из подключенных кабелей, не превышающей значения 0,5 л/мин (30 л/ч);
- 1,0 л/мин (60 л/ч): течкой воздуха в каждый из подключенных кабелей, не превышающей значения 1,0 л/мин (60 л/ч).
* количество кабелей является рекомендуемой величиной, указанной из расчета: меньшее значение - из расчета 30 л/час на каждый обслуживаемый кабель; большее значение - из расчета 60 л/час на каждый обслуживаемый кабель. Настоятельно рекомендуем при выборе модели дегидратора учитывать реальный расход (утечку) в обслуживаемых кабелях. Правильный выбор позволит значительно продлить время жизни выбранной модели.
Все модели дегидраторов рекомендуется дооснащать панелями сигнализации механической или цифровой (ПСМ или ПСЦ) для распределения сухого воздуха по обслуживаемым кабелям и текущего контроля (ПСМ) или текущего контроля и дистанционного мониторинга (ПСЦ) состояния обслуживаемых кабелей. А также при необходимости пультом дистанционной сигнализации (ПС), соединительными трубками (для соединения к кабелю используется трубка 6/4).
Практические сведения
- Что такое кабельный осушитель и для чего он используется: Кабельный дегидратор — это устройство, предназначенное для удаления влаги из коммуникационных и силовых кабелей. Он используется для предотвращения пробоя изоляции, коротких замыканий и коррозии, продлевая срок службы кабеля и обеспечивая надежную работу систем связи и передачи электроэнергии.
- Как работает волноводный осушитель: Волноводный осушитель работает путем нагнетания осушенного воздуха или азота в волноводную систему. Это создает избыточное давление, которое предотвращает проникновение влаги из внешнего воздуха внутрь, защищая внутренние компоненты от конденсации и коррозии, что сохраняет качество сигнала.
- Почему необходимо осушение кабелей и волноводов: Осушение необходимо для предотвращения конденсации влаги внутри кабелей и волноводов. Влага приводит к увеличению затухания сигнала, ухудшению технических характеристик и может вызвать выход оборудования из строя. Осушение является ключевой частью профилактического обслуживания.
Характеристики (по открытым данным)
| Производитель | Телеком-Пневматик |
| Модель | ДК6Д-150ДП |
| Давление воздуха на выходе изделия при производительности 50% от максимальной, кПа (кгс/см²) | 50 ± 5 (0,5 ± 0,05) |
| Номинальная производительность изделия по воздуху, л/ч (л/мин), не менее | 120 (2,0) |
| Максимальная производительность изделия по воздуху при истечении воздуха в атмосферу, л/ч (л/мин), не менее | 150 (2,5) |
| Влажность воздуха на выходе изделия, г/м³ (температура точки росы, °C), не более | 0,3 (минус 30) |
| Изделие обеспечивает аварийное автоматическое отключение компрессора при его непрерывной работе, мин | 10 ± 0,5 |
| Изделие обеспечивает дистанционный сигнал о понижении давления воздуха на выходе изделия ниже величины, кПа (кгс/см²); | 30 (0,3) |
| Емкость ресивера, л | 24 |
| Допустимое напряжение постоянного тока в цепи сигнализации, В | от 0,5 до 36 |
| Сила тока в цепи сигнализации, А | от 0,01 до 0,5 |
| Электрическое питание — напряжение постоянного тока, В | от 250 до 350 |
| Электрическое питание — напряжение переменного тока, В | от 187 до 242 |
| Электрическое питание — частота переменного тока, Гц | 50 |
| Потребляемая электрическая мощность, Вт, не более | 170 |
| Габаритные размеры, мм, не более | 310х750х560 |
| Масса, кг, не более | 20 |
Наш аналог: Дегидратор ДВКМ-В2-01
| Параметр | ДК6Д-150ДП | Дегидратор ДВКМ-В2-01 |
|---|---|---|
| Производитель | Телеком-Пневматик | Белмаст Связь |
| Модель | ДК6Д-150ДП | Не указано в характеристиках |
| Давление воздуха на выходе изделия при производительности 50% от максимальной, кПа (кгс/см²) | 50 ± 5 (0,5 ± 0,05) | Не указано в характеристиках |
| Номинальная производительность изделия по воздуху, л/ч (л/мин), не менее | 120 (2,0) | Не указано в характеристиках |
| Максимальная производительность изделия по воздуху при истечении воздуха в атмосферу, л/ч (л/мин), не менее | 150 (2,5) | Не указано в характеристиках |
| Влажность воздуха на выходе изделия, г/м³ (температура точки росы, °C), не более | 0,3 (минус 30) | Не указано в характеристиках |
| Изделие обеспечивает аварийное автоматическое отключение компрессора при его непрерывной работе, мин | 10 ± 0,5 | Не указано в характеристиках |
| Изделие обеспечивает дистанционный сигнал о понижении давления воздуха на выходе изделия ниже величины, кПа (кгс/см²); | 30 (0,3) | Не указано в характеристиках |
| Емкость ресивера, л | 24 | Не указано в характеристиках |
| Допустимое напряжение постоянного тока в цепи сигнализации, В | от 0,5 до 36 | Не указано в характеристиках |
| Сила тока в цепи сигнализации, А | от 0,01 до 0,5 | Не указано в характеристиках |
| Электрическое питание — напряжение постоянного тока, В | от 250 до 350 | Не указано в характеристиках |
| Электрическое питание — напряжение переменного тока, В | от 187 до 242 | Не указано в характеристиках |
| Электрическое питание — частота переменного тока, Гц | 50 | Не указано в характеристиках |
| Потребляемая электрическая мощность, Вт, не более | 170 | Не указано в характеристиках |
| Габаритные размеры, мм, не более | 310х750х560 | Не указано в характеристиках |
| Масса, кг, не более | 20 | Не указано в характеристиках |
Почему наш аналог выгоднее
- Производство РФ: собственные ТУ, полный цикл изготовления в Смоленске
- Безмасляный компрессор, точка росы до −40 °C
- Расходники и запчасти всегда в наличии на складе производителя
Частые вопросы
Есть ли российский аналог ДК6Д-150ДП?
Да. Мы производим Дегидратор ДВКМ-В2-01 — решение, которое закрывает те же задачи. Ближайший типоразмер линейки ДВКМ для малых расходов.
Как быстро можно получить КП?
Обычно в течение рабочего дня после получения технических требований. Стоимость зависит от комплектации и объёма — в КП будут цены и сроки поставки.
Что такое точка росы и какое значение необходимо для защиты фидера?
Точка росы характеризует остаточную влажность осушенного воздуха. Для защиты фидеров, волноводов и кабелей связи достаточно значений −30…−45 °C: при таких показателях конденсат внутри тракта не образуется.
Чем мембранные установки МКСУ отличаются от адсорбционных?
В мембранных установках МКСУ влага отделяется воздухоразделительной мембраной — замена адсорбента не требуется, обслуживание существенно реже, а энергопотребление ниже, чем у адсорбционных схем.
Информация об оборудовании сторонних производителей приведена в справочных целях на основе открытых источников. Упомянутые наименования и товарные знаки принадлежат их правообладателям. «Белмаст Связь» не является их официальным дилером и предлагает собственные аналоги.
