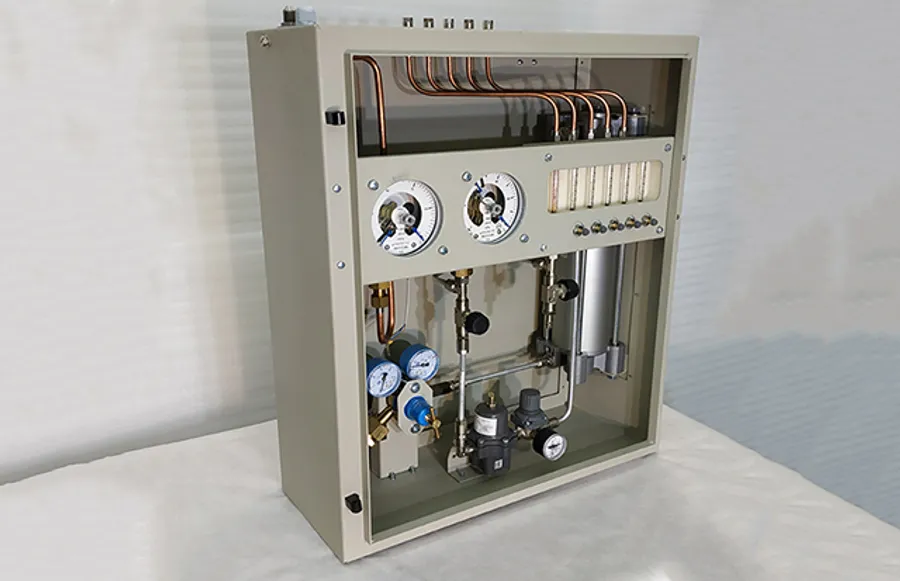

УСКДМГ-4 — установка для содержания кабелей связи под избыточным давлением

Установка поставляется без баллона со сжатым воздухом, габариты 500х500х230мм.

Артикул: УСКДМГ-4 Категории: ,

Описание

Установки подкачивающей автономной кабельной УСКДМГ-4 предназначена для подачи сухого воздуха в кабели связи, автоматического поддержания в них постоянного избыточного давления воздуха, контроля герметичности кабелей связи, контроля влажности подаваемого воздуха и определения места повреждения оболочки кабеля.
Может устанавливаться взамен выработавших ресурс установок типа АУСКИД, АКОУ, УСКД и т.п.

Установка предназначена для эксплуатации в помещениях как обслуживаемых усилительных пунктах (ОУП), так и в необслуживаемых (НУП) при температуре окружающего воздуха от — 40° С до +50° С и относительной влажности до 98%.
Установка УСКДМГ-4 обеспечивает:

  • одновременное обслуживание до 4 герметичных кабелей связи и один аварийный кабель;
  • сигнализацию о низком давлении воздуха в баллоне,
  • сигнализацию о превышении или снижения давления воздуха, подаваемого в кабели связи за пределы заданной величины,
  • визуальный контроль влажности подаваемого в кабель воздуха,
  • визуальный контроль величины расхода воздуха, подаваемого в каждый кабель,
  • автоматический отсечной клапан при снижении давления в баллоне ниже заданной уставки для предотвращения попадания избыточной влаги в кабели;
  • сигнализацию о превышении суммарного расхода воздуха в кабели выше заданного значения.

Для работы установки необходим сжатый воздух (азот), подаваемый из баллона емкостью 40л.
Установка УСКДМГ-4 — имеет отдельный регулятор давления в линии подачи воздуха в аварийный кабель, что предотвращает «просадку» давления в герметичных кабелях;

  • наличие всех необходимых сигналов о нарушениях режимов подкачки, выводимых в телекоммуникационные линии;
  • предохранительный клапан на 0,09 Мпа (0,9 кгс/см2) для защиты кабелей от превышения давления.

Внешнего электропитания установка не требует. Установка поставляется без баллона со сжатым воздухом, габариты 500х500х230мм.
