Описание
Блок-контейнер связи БКС-5.8 предназначен для размещения оборудования радиорелейных станций системы технологической связи.
Блок-контейнер обеспечивает эксплуатацию оборудования в диапазоне температур наружного воздуха от минус 40 °С до +40 °С (вид климатического исполнения УХЛ1 по ГОСТ 15150-69).
Основные технические данные Блок-контейнера БКС приведены в таблице 1
Таблица 1
| Наименование параметра | Значение |
| 1 Тип Блок-контейнера связи | БКС-5.8 |
| 2 Количество помещений | 2 |
| 3 Габаритные размеры по корпусу блок-контейнера
(длина х ширина х высота), мм |
5830х2440х2790 |
| 4 Внутренние размеры (длина х ширина), мм, аппаратная —
(длина х ширина), мм, тамбур — |
4060х2140
1400х2140 |
| 5 Полезная площадь, м2, аппаратная –
тамбур — |
8,69
3,0 |
| 6 Масса блок-контейнера (без оборудования связи, крыши, лестницы, перил), кг, не более | 3700 |
| 7 Степень огнестойкости | III |
| 8 Класс конструктивной пожарной опасности | С0 |
| Примечание — Остальные параметры и технические характеристики приведены в паспорте на блок-контейнер БКС. | |
Блок-контейнер БКС состоит из собственно здания (корпусного контейнера), установленного в нем инженерного оборудования и систем, необходимых для обеспечения функционального назначения в соответствии с проектной документацией, а также обеспечения условий работы оборудования, смонтированного в блок-контейнере.
Блок-контейнер БКС поставляется в полной заводской готовности.

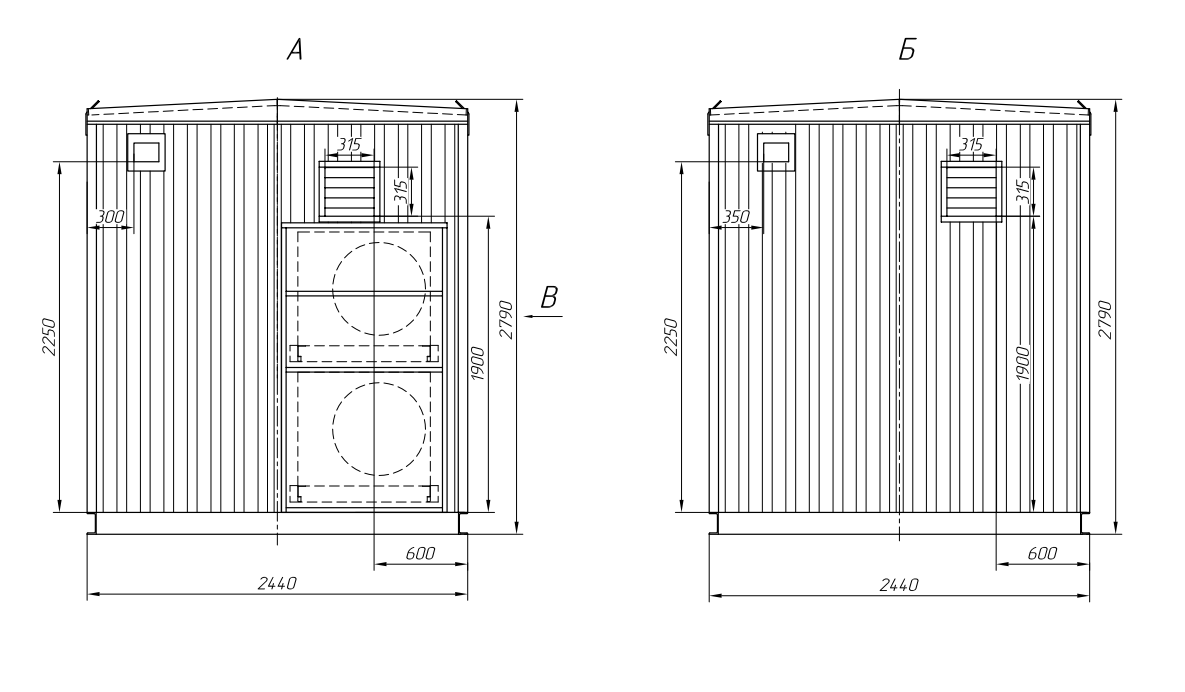

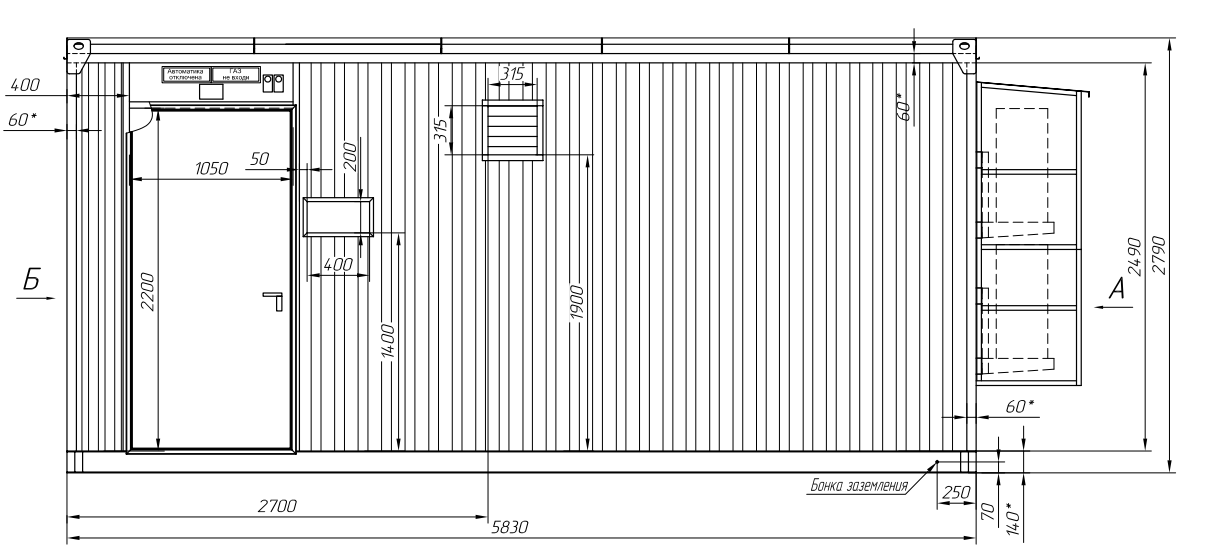

Общий вид, Габаритный чертеж блок-контейнера БКС и Схема размещения оборудования приведены в Приложении.
Блок-контейнер БКС оснащен следующими системами и оборудованием:
— система электроснабжения;
— система температурного регулирования блок-контейнера (сплит-система, вентиляция, отопление);
— освещение (рабочее, аварийное и наружное);
— вводно-распределительное устройство ВРУ (шкаф силовой);
— щит собственных нужд ЩСН с контроллером ОВЕН ПЛК 110;
— шкаф управления освещением (ЯУО);
— ящик с понижающим трансформатором ЯТП-0,25;
— внутренняя розеточная сеть (220 В);
— система охранно-пожарной сигнализации (ОПС);
— автоматическая установка газового пожаротушения (АУГП);
— дополнительная односкатная крыша (комплект);
— площадка с лестничным маршем (перед дверью);
— съемные ограждения площадки;
— защитный козырек над входной дверью;
— СИЗ;
— медицинская аптечка;
— офисная мебель (стол, стулья);
— кабельные вводы;
— кабельные лотки;
— внутренняя шина заземления;
— огнетушители.
Состав и тип оборудования блок-контейнера БКС определяются договором на поставку (проектной документацией) и указаны в паспорте на блок-контейнер БКС и соответствующих разделах эксплуатационной документации.
Возможно изготовление блок-контейнера на заказ по Вашим требованиям.
