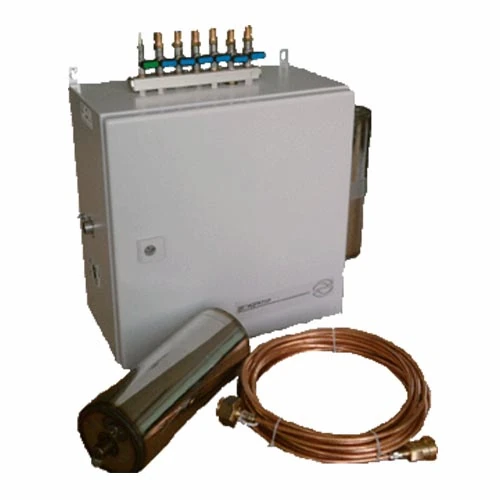

ДКП-3 / УРОК-2: обзор и российский аналог
Дегидраторы кабельные пневматические ДКП-3 предназначены для содержания кабелей связи под избыточным давлением сухого воздуха в автоматическом режиме с питанием от баллона со сжатым воздухом.
Если для вашего проекта критически важна надёжность, точность параметров и гарантия стабильной работы — рекомендуем рассмотреть оборудование собственного производства Белмаст. Наши дегидраторы разработаны с учётом реальных условий эксплуатации в климате России и стран СНГ, проходят полный цикл внутренних испытаний и поставляются с технической поддержкой и гарантией качества.
Модель
ДКП-3
КОСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- питание от баллона со сжатым воздухом (через баллонный редуктор);
- настенный или напольный варианты установки блоков ДКП;
- климатическое исполнение У3 ГОСТ 15150 при температуре окружающего воздуха отминус 40 до 50 °С;
- замыкание (размыкание) нормально-замкнутых, нормально-разомкнутых контактов реле для дистанционной сигнализации при: понижении давления в баллоне до (4±0,5) МПа [(40±5,0) кгс/см2]; снижении давления в кабеле ниже (25±5) кПа [(0,25±0,05) кгс/см2];
- визуальный контроль величины давления, влажности воздуха;
- применение съемных унифицированных осушительных камер с силикагелем, регенерируемых в установке УРОК производства ДП "Телеком-Пневматик".
* Воздух, подаваемый из баллона должен иметь класс загрязненности не ниже 1 по ГОСТ 17433.
КОМПЛЕКТ ЗИП с двумя дополнительными осушительными камерами (по согласованию с Заказчиком).
В комплект поставки входит медный трубопровод 10м (комплект) для соединения дегидратора с баллоном.
Установка регенерации осушительных камер УРОК-2 предназначена для регенерации осушительных камер с силикагелем, входящих в состав пневматического оборудования для систем связи:
- дегидраторов волноводных серии ДВ3М, ДВ5М;
- дегидраторов кабельных серии ДКП;
- установок типа АКОУ, УСКД и АУСКИД.
Установка УРОК обеспечивает:
- одновременную регенерецию от 1 до 6 осушительных камер;
- оптимальный режим регенерации (нагрев до 180-200 °С и продувка горячим сухим воздухом);
- полное восстановление сорбционных свойств осушительных камер;
- увеличение продолжительности эксплуатации осушительных камер между циклами регенерации.
Состав комплекта установки УРОК:
- - электрошкаф с теплообменником, системой пневмораспределителей, и кассетницей для установки осушительных камер;
- - пневмоблок с компрессором, унифицированной осушительной камерой и пылевым фильтром.
Практические сведения
- Что такое кабельный осушитель и для чего он используется: Кабельный дегидратор — это устройство, предназначенное для удаления влаги из коммуникационных и силовых кабелей. Он используется для предотвращения пробоя изоляции, коротких замыканий и коррозии, продлевая срок службы кабеля и обеспечивая надежную работу систем связи и передачи электроэнергии.
- Как работает волноводный осушитель: Волноводный осушитель работает путем нагнетания осушенного воздуха или азота в волноводную систему. Это создает избыточное давление, которое предотвращает проникновение влаги из внешнего воздуха внутрь, защищая внутренние компоненты от конденсации и коррозии, что сохраняет качество сигнала.
- Почему необходимо осушение кабелей и волноводов: Осушение необходимо для предотвращения конденсации влаги внутри кабелей и волноводов. Влага приводит к увеличению затухания сигнала, ухудшению технических характеристик и может вызвать выход оборудования из строя. Осушение является ключевой частью профилактического обслуживания.
Характеристики (по открытым данным)
| Производитель | Телеком-Пневматик |
| Модель | ДКП-3 |
| Входное давление воздуха, МПа (кгс/см² ) * | 15±1 (150±10) |
| Количество подключаемых кабелей, шт. | до 6 |
| Избыточное номинальное давление воздуха на выходе изделия при расходе от 12 до 60 л/ч (от 0,2 до 1 л/мин), МПа (кгс/см²) | 0,05 ±0,005 (0,5 ±0,05) |
| Пропускная способность через каждый выход для подключения кабеля, м³/мин (л/мин), не менее | 0,005 (5) |
| Влажность воздуха на выходе изделия, г/м³ (температура точки росы 0С), не более | 0,3 (минус 30) |
| Остаточное давление в баллоне, при котором отсекающий клапан прекращает подачу воздуха к изделию, МПа (кгс/см²) | 0,5 ±0,1 (5,0 ±1,0) |
| Герметичность газовых трактов изделия: | — |
| - допустимое понижение давления за 1 час на входе изделия при закрытом вентиле баллона, МПа (кгс/см²), не более | 1,0 (10) |
| - давление на выходе баллонного редуктора, МПа (кгс/см²), не более; | 0,05 (0,5) |
| - давление на выходе изделия может подняться до величины не превышающей значения, МПа (кгс/см²) | 0,065 (0,65) |
| Изделие обеспечивает следующие дистанционные сигналы (замкнутые, разомкнутые "сухие" контакты), МПа (кгс/см²): | — |
| - о понижении давления воздуха на входе в подключенные кабели или в газовых трактах изделия ниже величины | 0,025 ±0,005 (0,25 ±0,05) |
| - о понижении давления воздуха в баллоне до величины | 4 ±1 (40 ±10) |
| Средний срок службы, лет, не менее | 6 |
| Габаритные размеры, мм, не более: | 450х170х490 |
| Масса, кг, не более: | 15 |
Наш аналог: УСКДМГ-6 - установка для содержания кабелей связи под избыточным давлением
| Параметр | ДКП-3 / УРОК-2 | УСКДМГ-6 - установка для содержания кабелей связи под избыточным давлением |
|---|---|---|
| Производитель | Телеком-Пневматик | Белмаст Связь |
| Модель | ДКП-3 | Не указано в характеристиках |
| Входное давление воздуха, МПа (кгс/см² ) * | 15±1 (150±10) | Не указано в характеристиках |
| Количество подключаемых кабелей, шт. | до 6 | Не указано в характеристиках |
| Избыточное номинальное давление воздуха на выходе изделия при расходе от 12 до 60 л/ч (от 0,2 до 1 л/мин), МПа (кгс/см²) | 0,05 ±0,005 (0,5 ±0,05) | Не указано в характеристиках |
| Пропускная способность через каждый выход для подключения кабеля, м³/мин (л/мин), не менее | 0,005 (5) | Не указано в характеристиках |
| Влажность воздуха на выходе изделия, г/м³ (температура точки росы 0С), не более | 0,3 (минус 30) | Не указано в характеристиках |
| Остаточное давление в баллоне, при котором отсекающий клапан прекращает подачу воздуха к изделию, МПа (кгс/см²) | 0,5 ±0,1 (5,0 ±1,0) | Не указано в характеристиках |
| Герметичность газовых трактов изделия: | — | Не указано в характеристиках |
| - допустимое понижение давления за 1 час на входе изделия при закрытом вентиле баллона, МПа (кгс/см²), не более | 1,0 (10) | Не указано в характеристиках |
| - давление на выходе баллонного редуктора, МПа (кгс/см²), не более; | 0,05 (0,5) | Не указано в характеристиках |
| - давление на выходе изделия может подняться до величины не превышающей значения, МПа (кгс/см²) | 0,065 (0,65) | Не указано в характеристиках |
| Изделие обеспечивает следующие дистанционные сигналы (замкнутые, разомкнутые "сухие" контакты), МПа (кгс/см²): | — | Не указано в характеристиках |
| - о понижении давления воздуха на входе в подключенные кабели или в газовых трактах изделия ниже величины | 0,025 ±0,005 (0,25 ±0,05) | Не указано в характеристиках |
| - о понижении давления воздуха в баллоне до величины | 4 ±1 (40 ±10) | Не указано в характеристиках |
| Средний срок службы, лет, не менее | 6 | Не указано в характеристиках |
| Габаритные размеры, мм, не более: | 450х170х490 | Не указано в характеристиках |
| Масса, кг, не более: | 15 | Не указано в характеристиках |
Почему наш аналог выгоднее
- Работает от баллона 40 л — внешнее электропитание не требуется
- Замена АУСКИД/АКОУ/УСКД без переделок
- Автоматический отсечной клапан защищает кабели от влаги
Частые вопросы
Есть ли российский аналог ДКП-3 / УРОК-2?
Да. Мы производим УСКДМГ-6 - установка для содержания кабелей связи под избыточным давлением — решение, которое закрывает те же задачи. Тот же принцип работы от баллона сжатого воздуха — без электропитания.
Как быстро можно получить КП?
Обычно в течение рабочего дня после получения технических требований. Стоимость зависит от комплектации и объёма — в КП будут цены и сроки поставки.
Что такое точка росы и какое значение необходимо для защиты фидера?
Точка росы характеризует остаточную влажность осушенного воздуха. Для защиты фидеров, волноводов и кабелей связи достаточно значений −30…−45 °C: при таких показателях конденсат внутри тракта не образуется.
Чем мембранные установки МКСУ отличаются от адсорбционных?
В мембранных установках МКСУ влага отделяется воздухоразделительной мембраной — замена адсорбента не требуется, обслуживание существенно реже, а энергопотребление ниже, чем у адсорбционных схем.
