ДВ5М: обзор и российский аналог

Дегидраторы ДВ5М в исполнении I-V предназначены для обслуживания волноводов радиорелейных линий связи.

Важное примечание. Параметры и технические характеристики оборудования, указанные на данной странице, собраны из открытых источников (каталоги, спецификации, официальные сайты производителей и др.) и носят исключительно ознакомительный характер. Мы не проводили независимых лабораторных или стендовых испытаний, поэтому не можем подтвердить соответствие заявленных производителем характеристик реальным условиям эксплуатации.

Если для вашего проекта критически важна надёжность, точность параметров и гарантия стабильной работы — рекомендуем рассмотреть оборудование собственного производства Белмаст. Наши дегидраторы разработаны с учётом реальных условий эксплуатации в климате России и стран СНГ, проходят полный цикл внутренних испытаний и поставляются с технической поддержкой и гарантией качества.

Модель

ДВ5М

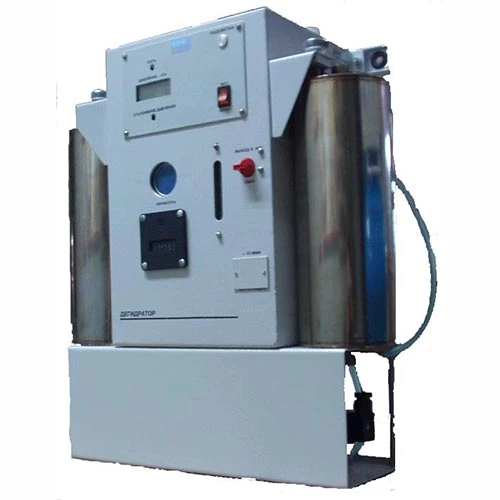

ДЕГИДРАТОРЫ ВОЛНОВОДНЫЕ серии ДВ 5М предназначены для автоматического поддержания избыточного давления сухого воздуха в антенно-волноводных трактах радиорелейных систем передач.

При необходимости подключения нескольких волноводов дополнительно поставляются волноводные пневматические распределители РВ2, РВ4, РВ6.

КОСТРУКТИВНОЕ ИСПОЛНЕНИЕ

высокоточная электронная система измерения и регулирования давления;
настенный вариант установки блоков ДВ;
автоматическая циркуляция воздуха от 0 до 30 мин. в парных волноводах;
климатическое исполнение УХЛ4.2 для работы при температуре окружающего воздуха от 5 до 40 °С;
выдача дистанционных сигналов (нормально-замкнутые/разомкнутые «сухие» контакты): о наличии напряжения питания; о предельно низком давлении; о предельно высоком давлении; о превышении продолжительности работы компрессора при нагнетании воздуха в волновод (16 или 32 мин.);
визуальный контроль величины давления, расхода и влажности воздуха;
наличие счетчика времени суммарной наработки компрессора;
применение съемных унифицированных осушительных камер с силикагелем, регенерируемых в установке УРОК.

ДВ3М поставляется с комплектом ЗИП с двумя дополнительными осушительными камерами.

Для регенерации осушительных камер рекомендуется использовать установку УРОК.

Практические сведения

Что такое кабельный осушитель и для чего он используется: Кабельный дегидратор — это устройство, предназначенное для удаления влаги из коммуникационных и силовых кабелей. Он используется для предотвращения пробоя изоляции, коротких замыканий и коррозии, продлевая срок службы кабеля и обеспечивая надежную работу систем связи и передачи электроэнергии.
Как работает волноводный осушитель: Волноводный осушитель работает путем нагнетания осушенного воздуха или азота в волноводную систему. Это создает избыточное давление, которое предотвращает проникновение влаги из внешнего воздуха внутрь, защищая внутренние компоненты от конденсации и коррозии, что сохраняет качество сигнала.
Почему необходимо осушение кабелей и волноводов: Осушение необходимо для предотвращения конденсации влаги внутри кабелей и волноводов. Влага приводит к увеличению затухания сигнала, ухудшению технических характеристик и может вызвать выход оборудования из строя. Осушение является ключевой частью профилактического обслуживания.

Характеристики (по открытым данным)

Производитель	Телеком-Пневматик
Модель	ДВ5М
Количество подключаемых волноводов, шт	до 6
Максимальный суммарный объем подключаемых волноводов, м³	3
Избыточное давление воздуха на выходе дегидратора, кПа	исполнение; I II III IV V
Нижнее предельное; Нижнее рабочее; Верхнее рабочее; Верхнее предельное	1 1,5 1,5 4 8; 2 3 4 8 12; 3 5 8 12 16; 5 8 12 16 20
Максимальный расход воздуха на выходе, л/час, не менее; для ДВ5М-220; для ДВ5М-24	450; 400
Влажность воздуха на выходе, г/м³ (температура точки росы воздуха, °C )	0,1 (минус 40)
Количество сухого воздуха до замены осушительных камер, л	200 000
Электрическое питание: ДВ3М-220 (переменного тока); ДВ3М-24 (поcтоянного тока)	220 В, 50 Гц; 24 В
Максимальная потребляемая мощность при напряжении питания — 220 В, ВА — 24 В, ВА	80; 40
Габаритные размеры, мм	415х216х480
Масса дегидраторов, кг, не более:	18

Наш аналог: Дегидратор ДВКМ-В3

Параметр	ДВ5М	Дегидратор ДВКМ-В3
Производитель	Телеком-Пневматик	Белмаст Связь
Модель	ДВ5М	Не указано в характеристиках
Количество подключаемых волноводов, шт	до 6	Не указано в характеристиках
Максимальный суммарный объем подключаемых волноводов, м³	3	Не указано в характеристиках
Избыточное давление воздуха на выходе дегидратора, кПа	исполнение; I II III IV V	Не указано в характеристиках
Нижнее предельное; Нижнее рабочее; Верхнее рабочее; Верхнее предельное	1 1,5 1,5 4 8; 2 3 4 8 12; 3 5 8 12 16; 5 8 12 16 20	Не указано в характеристиках
Максимальный расход воздуха на выходе, л/час, не менее; для ДВ5М-220; для ДВ5М-24	450; 400	Не указано в характеристиках
Влажность воздуха на выходе, г/м³ (температура точки росы воздуха, °C )	0,1 (минус 40)	Не указано в характеристиках
Количество сухого воздуха до замены осушительных камер, л	200 000	Не указано в характеристиках
Электрическое питание: ДВ3М-220 (переменного тока); ДВ3М-24 (поcтоянного тока)	220 В, 50 Гц; 24 В	Не указано в характеристиках
Максимальная потребляемая мощность при напряжении питания — 220 В, ВА — 24 В, ВА	80; 40	Не указано в характеристиках
Габаритные размеры, мм	415х216х480	Не указано в характеристиках
Масса дегидраторов, кг, не более:	18	Не указано в характеристиках
